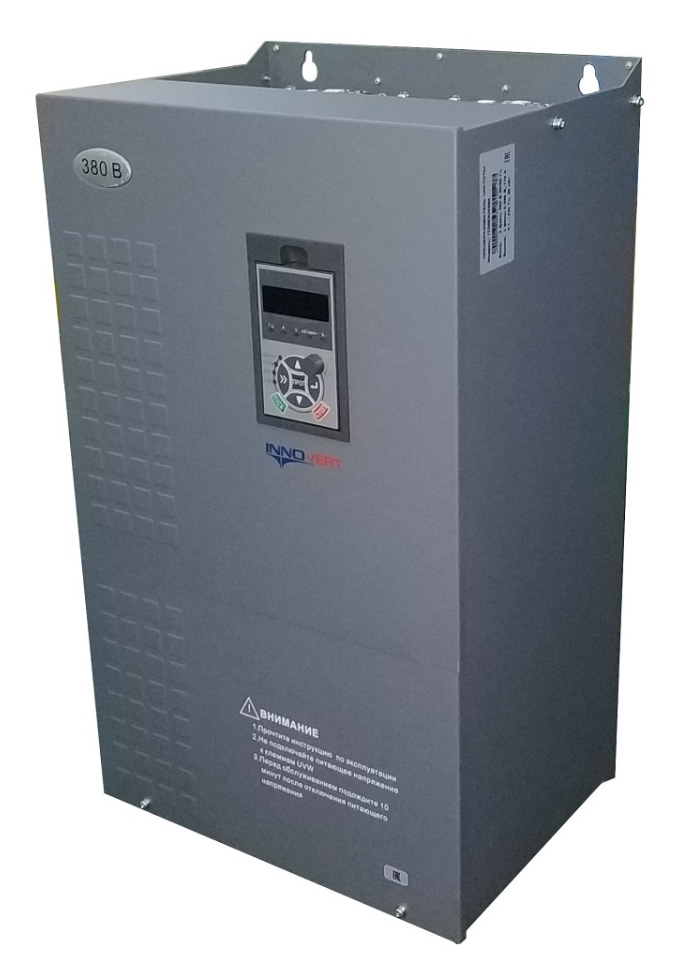

Преобразователь частоты INNOVERT ITD 110 кВт 380В

Трехфазные
Артикул:ITD114U43B3
Бренд:INNOVERT

В наличии

279630 руб.
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

Характеристики

Цена 279630
Бренд INNOVERT
Мощность 110 кВт
Выходной ток 210 А
Входное напряжение 3 фазы на 380В
Выходное напряжение 3 фазы на 380В
Перегрузочная способность (60с) 315

Документы

innovert-ITD Размер: 3.2 Мб
Новая линейка INNOVERT - частотный преобразователь с векторным управлением серии ITD. Скалярные преобразователи частоты Innovert давно зарекомендовали себя как надежное и недорогое оборудование, поэтому компания INNOVERT выходит на новый сегмент рынка, выпустив частотники с векторным регулированием скорости и момента. В серии ITD диапазон регулирования скорости 1:100 (в векторном режиме).

Частотный преобразователь INNOVERT ITD114U43B3 110 кВт, 3 фазы вход 380, 3 фазы выход 380.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Модель Мощность,
кВт
ВЫХОД ВХОД Тормозной
модуль
Номинальный
ток, А
Перегрузочная
способность,
А
Напряжение Ток, А
ITD114U43B3 110 210 315 304-456 В,
50/60 Гц
214 внешний

Технические характеристики серии ITD
Ввод Диапазон напряжения 3 фазы: 304~456 В (номин. 380~440 В)
Вывод Частота 0,00~320,00 Гц
Перегрузочная способность Тип G: 150% в течение 1 мин, 180% в течение 20 с
Тип P: 120% в течение 1 мин, 150% в течение 1 с
Основные
функции
управления
Режим управления Разомкнутый контур для версии B2, B3 Управление V/F для версии B2, B3
Крутящий момент при пуске 0,5 Гц 150% 1,5 Гц 150%
Диапазон регулир. скорости 1:100 1:50
Точность стабилизац. Скорости ± 0,2% ± 0,5%
Управления крутящим моментом Y N
Точность крутящего момента ± 10% -------
Время реакции крутящего момента <20 мс -------
Основные
функции
Ключевые функции Переключение управления: крутящим моментом /скоростью
Регулировка пониженного напряжения
Ручное/автоматическое нарастание момента
Многофункциональные клеммы ввода/вывода
Переключение на заземление работы перем. тока
Многоэтапная операция Простой ПЛК
Запуск с хода Компенсация скольжения
Ограничение по току S-кривая ускорения/замедления
Отслеживание момента Ограничение по моменту
Обширный ПИД-контроль
Функция автоматической регулировки
напряжения
Контроль длины
Контроль статизма
Источник настройки
частоты
Пульт управления, клемма вверх/вниз, порт связи, аналоговые вход AI1 AI2, клемма
импульсного входа
Время ускор./замедл. 0,1~3600 с
Частота при пуске 0,00~60,00 Гц
Торможение постоянным током Частота активации торможения DC: 0,00~300,0 Гц;
Ток торможения DC: тип G 0,0~100,0%;
Тип P 0,0~80,0%
Время торможения DC: 0,0~30,0 с; Быстрая активация торможения DC без времени задержки
Торможение магнитным потоком Быстрое замедление посредством добавления магнитного потока двигателя
Динамическое торможение 400 В: Напряжение действия тормоза 650~750 В
200 В: Напряжение действия тормоза 360~390 В
Уникальные
функции
Ручка потенциометр С помощью ручки потенциометра можно задать часто используемые операции:
толчковый режим, переключение «вперед/назад», переключение режимов
выполняемых команд и т.д.
Копирование параметров Загрузка и выгрузка параметров посредством пульта управления.
Пользователь может запретить копирование загруженных параметров.
Шина постоянного тока ITD поддерживает DC шину для нескольких приводов.
Независимый воздушный канал Конструкция независимого воздушного канала повышает электрическую надежность.
Детектирование подачи питания Автоматическое определение внутренних и периферийных устройств при подаче питания
Связь Интерфейс RS-485 Поддерживает протокол связи ModBus RTU
Защита от Межфазного КЗ,
Ошибки автонастройки,
КЗ между выводом и землей,
Ошибки копирования параметров,
Ошибки связи,
Аномальной подачи питания,
Защита IGBT модуля,
Аномального съема температуры, Обрыва фаз выхода
Пониженного/повышенного напряжения при подаче питания,
Ошибок внешних устройств,
Аномального аналогового входа/выхода,
Перегрузки приводов/ двигателя,
Аномального сбоя подачи питания при работе,
Сверхток,
Ошибки реле,
Автономной работы энкодера
Перегрева теплоотвода,
Ошибочной работы EEPROM,
Автономного съема температуры
КПД В зависимости от мощности: 7,5 кВт и ниже ≥ 93%, 11 кВт~45 кВт ≥ 95%, 55 кВт и выше ≥ 98%
Условия внешней
среды
Температура среды "-"10 ~ +40ºC, возможно 40 ~ 50ºC при уменьшении номинальной
нагрузки. Номинальный выходной ток уменьшается на 1% при каждом
повышении температуры на 1ºC.
Влажность 5~95%, без образования конденсата
Вибрация 3,5 мм, 2~9 Гц;
10 м/с2, 9~200 Гц;
15 м/с2, 200~500 Гц
Высота 0~2000 м; возможно выше1000 м при уменьшении номинальной
нагрузки. Понижается на 1% при увеличении на 100 м.
Температура хранения "−"40~ +70ºC


ГАБАРИТЫ



Модель H W D H1 A B d
ITD114U43B3 640 380 248 665 240 640 9

СХЕМА ПОДКЛЮЧЕНИЯ ITD114U43B3
