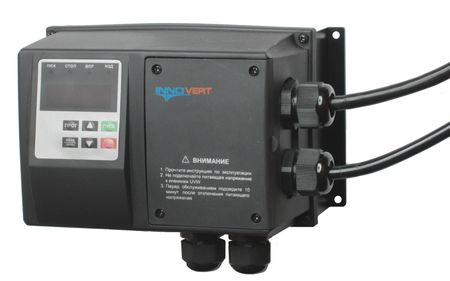

Преобразователь частоты INNOVERT IPD751P21B — 0,75 кВт, 220 В, IP65
- Артикул
- IPD751P21B
- Бренд
- INNOVERT
Характеристики
- Мощность
- 0,75 кВт
- Выходной ток
- 5 А
- Входное напряжение
- 1 фаза, 220 В
- Выходное напряжение
- 3 фазы, 220 В
- Перегрузочная способность (60с)
- 7,5 А (150%)
- Страна производитель
- Китай
INNOVERT IPD751P21B — преобразователь частоты 0,75 кВт, 220 В, без встроенного потенциометра для трёхфазного асинхронного двигателя 0,55–0,75 кВт. Выходной ток 5 А, перегрузка 7,5 А (150%) в течение 60 секунд.
Подходит для: насосов, вентиляторов, конвейеров, мешалок и промышленного оборудования в условиях повышенной влажности и запылённости.
Как выбрать исполнение
Обозначение модели: исполнение P; для мощности 0,75 кВт допустимая перегрузка составляет 150% в течение 60 секунд. Встроенного потенциометра нет; частота задается с панели, внешним сигналом или по RS-485. Буквы P/U не определяют степень защиты корпуса — она указана отдельно.
Без встроенного потенциометра — частота задаётся с панели, внешним сигналом 0–10 В / 4–20 мА, дискретными входами или по RS-485.
Версия со встроенным потенциометром: INNOVERT IPD751P21B-VR, 0,75 кВт, 220 В.
Мощность, выходной ток и функции управления одинаковы. Исполнение -VR отличается встроенным потенциометром, схемой подключения и степенью защиты IP54; версия без потенциометра имеет IP65
Корпус IP65, ЭМС-фильтр C3, ПИД-регулятор, PLC и RS-485 Modbus позволяют устанавливать преобразователь рядом с оборудованием при соблюдении требований инструкции.
Разделы: характеристики · габариты · схема подключения · клеммы
Преимущества INNOVERT IPD751P21B
- Защита IP65 — монтаж на открытой поверхности без обязательной установки в электрошкаф.
- естественная конвекция — охлаждение соответствует мощности преобразователя.
- RS-485 Modbus — интеграция с автоматикой и диспетчеризацией.
- ПИД-регулятор — поддержание давления, расхода или температуры.
- ЭМС-фильтр C3 — снижение промышленных помех.
Важные условия применения
- Питание: 1 фаза, 170–240 В; номинально 220 В; выход — 3 фазы, 0–220 В.
- Рекомендуемая мощность двигателя: 0,55–0,75 кВт.
- Управление — скалярное V/F; для сервоприводных задач модель не предназначена.
- Температура от −10 до +40 °C, влажность до 90% без конденсата.
- Преобразователь устанавливают на стену или монтажную панель; монтаж внутри шкафа не рекомендуется.
Технические характеристики INNOVERT IPD751P21B
| Артикул | IPD751P21B |
| Исполнение | без встроенного потенциометра |
| Мощность | 0,75 кВт |
| Двигатель | 0,55–0,75 кВт |
| Вход | 1 фаза, 170–240 В; номинально 220 В, 50/60 Гц |
| Выход | 3 фазы, 0–220 В; 0,1–400 Гц |
| Номинальный ток | 5 А |
| Перегрузка | 7,5 А (150%) 60 с |
| Управление | V/F; 4 дискретных входа; аналоговый вход 0–10 В / 4–20 мА |
| Функции | ПИД, PLC до 15 скоростей, RS-485 Modbus |
| Защита / охлаждение | IP65 / естественная конвекция |
| Монтаж | стена или монтажная панель; возможна установка на двигатель через адаптер |
Габариты INNOVERT IPD751P21B
| W, мм | H, мм | D, мм | A, мм | B, мм | Крепление |
|---|---|---|---|---|---|
| 188 | 122 | 134 | 105 | 178 | M4 |
Схема подключения INNOVERT IPD751P21B
Управляющие клеммы INNOVERT IPD751P21B
| Клемма | Назначение | Примечание |
|---|---|---|
| 10V | Источник для задания частоты | Внешний потенциометр 10 кОм |
| FIV (AI) | Аналоговый вход 0–10 В / 4–20 мА | Выбор сигнала SW1 |
| S1–S4 | 4 многофункциональных входа | Активация замыканием на DCM |
| DCM / ACM | Общие выводы дискретных / аналоговых сигналов | Раздельные общие клеммы |
| P24 | Вспомогательное питание 24 В | До 100 мА |
| RA/RB/RC, MA/MB | Релейные выходы | Программируемые функции |
| RS+ / RS− | Интерфейс RS-485 | Modbus |
