Червячный редуктор INNOVERT IRW 025
Нет в наличии
Выберите исполнение
Исполнения и цены этого габарита уточняются по запросу. Передайте требуемое передаточное число и присоединения двигателя нашим специалистам.
Итоговая цена включает редуктор и выбранный фланец. Электродвигатель в цену не входит.
Цена за 1 комплект для выбранного исполнения
Документы

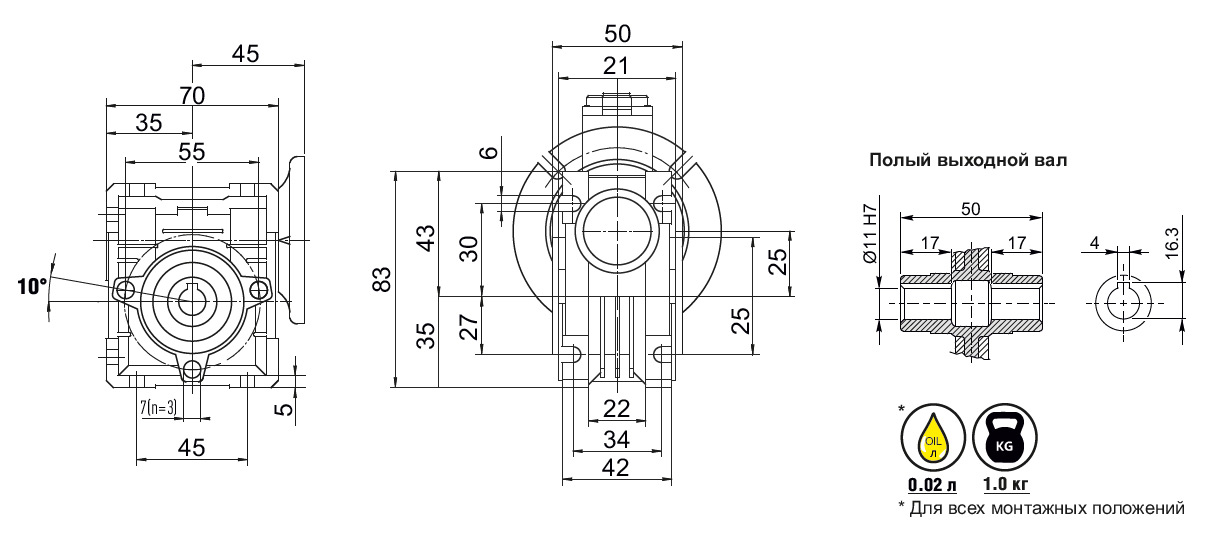

Габариты и присоединения редуктора INNOVERT 025
Сверьте монтажные и присоединительные размеры с чертежом. Диаметр входного вала должен соответствовать выбранному моторному фланцу.

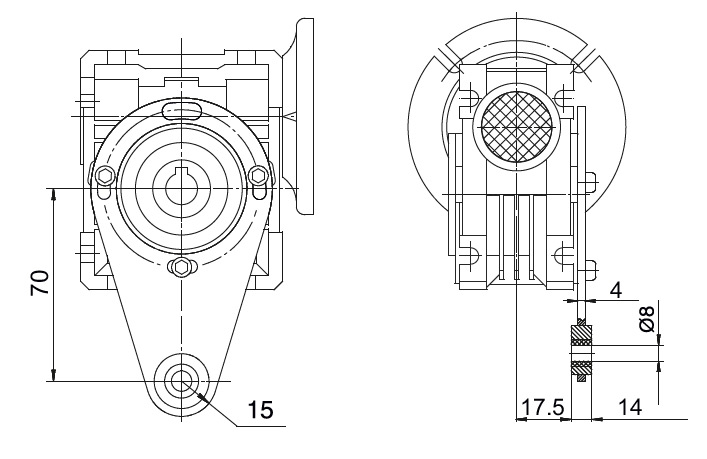

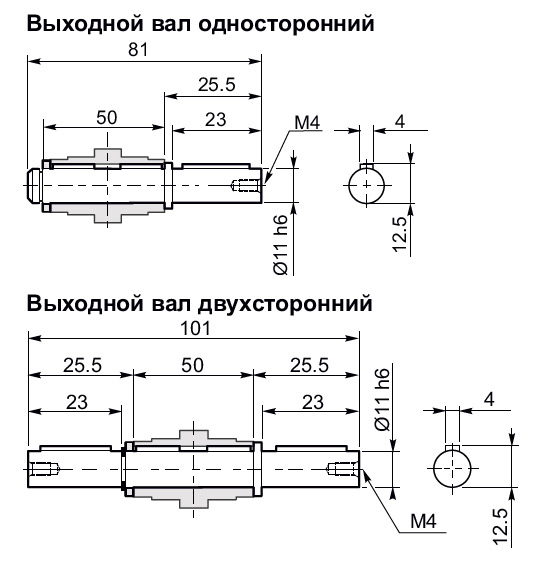

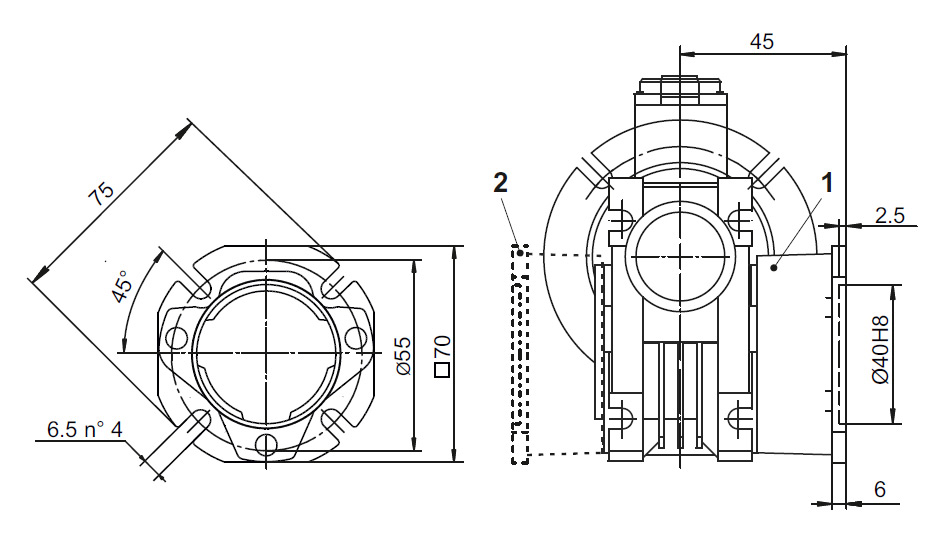

Выходные валы, выходные фланцы, реактивная штанга
Характеристики
- Габарит редуктора
- 025
- Серия
- IRW
- Масса редуктора, кг
- 1
- Объём масла, л
- 0,02
- Передаточное число (i)
- 5–60
- Диаметр моторного (входного) вала, мм
- Уточняется при заказе
- Диаметр выходного вала, мм
- 11
- Моторный фланец
- Выберите моторный фланец
- Артикул редуктора
- Выберите исполнение
- Артикул фланца
- Выберите моторный фланец
Вернуться к выбору исполнения · Подобрать другой габарит INNOVERT

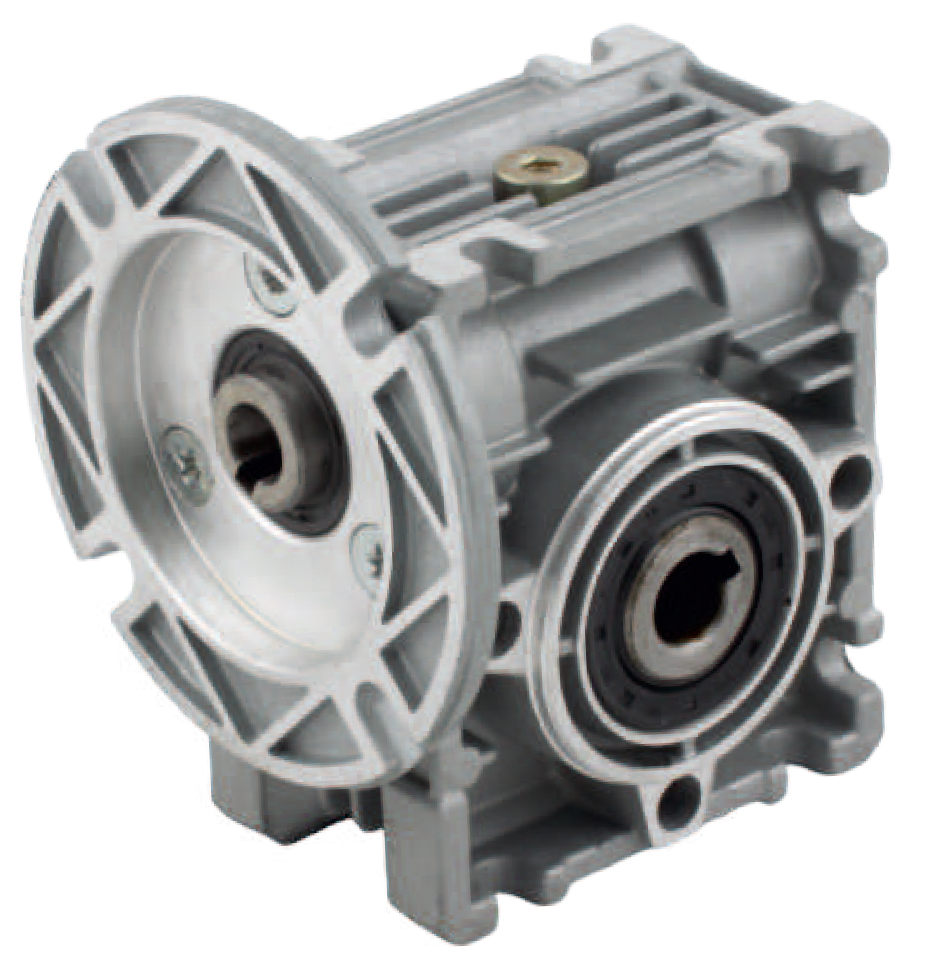

Червячный редуктор INNOVERT IRW 025 в квадратном корпусе
Габарит 025, серия IRW: передаточные числа 5–60. Полый выходной вал — 11 H7 мм; масса редуктора — 1 кг.
Входной вал, моторное присоединение, исполнение и стоимость согласуются при заказе. Сообщите требуемые обороты, момент, мощность и скорость двигателя, размеры его вала и фланца.
Рабочие характеристики приведены для скорости двигателя 1400 об/мин. Таблица мощности служит для подбора; электродвигатель не входит в цену редуктора и фланца. Окончательный выбор зависит от выходного момента, режима нагрузки и условий эксплуатации.
Подбор электродвигателя для редуктора INNOVERT IRW 025
Для редукторов INNOVERT доступны любые электродвигатели в разных исполнениях: общепромышленные, взрывозащищённые и с тормозом, производства Италии, Турции или Китая. Для подбора двигателя и согласования комплектации обратитесь к нашим специалистам.
Обратиться за подбором двигателя
Вопросы по выбору и заказу
Как выбрать исполнение?
- Определите выходные обороты: n₂ = 1400 / i при входной скорости 1400 об/мин.
- Проверьте требуемый момент, режим работы и сервис-фактор по таблице.
- Сверьте входной и выходной валы, крепление и моторный фланец по чертежу.
- Выберите точный артикул редуктора и отдельный фланец. Проверьте общую цену перед добавлением в корзину.
Задайте известные параметры, остальные оставьте в положении «Любой». Затем выберите точный артикул редуктора и подходящий фланец.
Как проверить выходные обороты?
Используйте n₂ = n₁ / i. Таблица приведена для 1400 об/мин; дополнительно проверьте момент и сервис-фактор.
Какая комплектация нужна для заказа?
При выборе фланца показана сумма цен редуктора и фланца за один комплект. В корзину добавляются обе позиции. Электродвигатель, выходной вал и прочие дополнительные детали согласуются отдельно.
Кодообразование артикула 025
IRW — серия; 025 — габарит. Полное обозначение заказного исполнения и моторное присоединение уточните у специалиста.
Подбор редуктора IRW 025 при 1400 об/мин
Мощность и выходные обороты относятся к одной строке таблицы. fs — сервис-фактор производителя; окончательный выбор зависит от режима нагрузки и условий эксплуатации.
| Обороты n₂, об/мин | Передаточное i | Мощность P₁, кВт | Момент M₂, Н·м | Сервис-фактор fs |
|---|---|---|---|---|
| 280 | 5 | 0,09 | 2,7 | 4,1 |
| 280 | 5 | 0,09 | 2,7 | 4,1 |
| 186,7 | 7,5 | 0,09 | 3,9 | 2,8 |
| 140 | 10 | 0,09 | 5,1 | 2,4 |
| 93,3 | 15 | 0,09 | 7,3 | 1,6 |
| 70 | 20 | 0,09 | 9,2 | 1,3 |
| 56 | 25 | 0,09 | 11 | 1,2 |
| 46,7 | 30 | 0,09 | 12 | 1,1 |
| 35 | 40 | 0,09 | 15 | 0,9 |
| 28 | 50 | 0,09 | 12 | 0,9 |
| 23,3 | 60 | 0,09 | 11 | 0,9 |
Артикулы редуктора INNOVERT IRW 025
Исполнение и стоимость этого габарита согласуются при заказе. Запросить исполнение и стоимость.
