Червячный редуктор INNOVERT IRW 130
.jpg)
Нет в наличии
Выберите исполнение
Исполнения и цены этого габарита уточняются по запросу. Передайте требуемое передаточное число и присоединения двигателя нашим специалистам.
Итоговая цена включает редуктор и выбранный фланец. Электродвигатель в цену не входит.
Цена за 1 комплект для выбранного исполнения
Документы

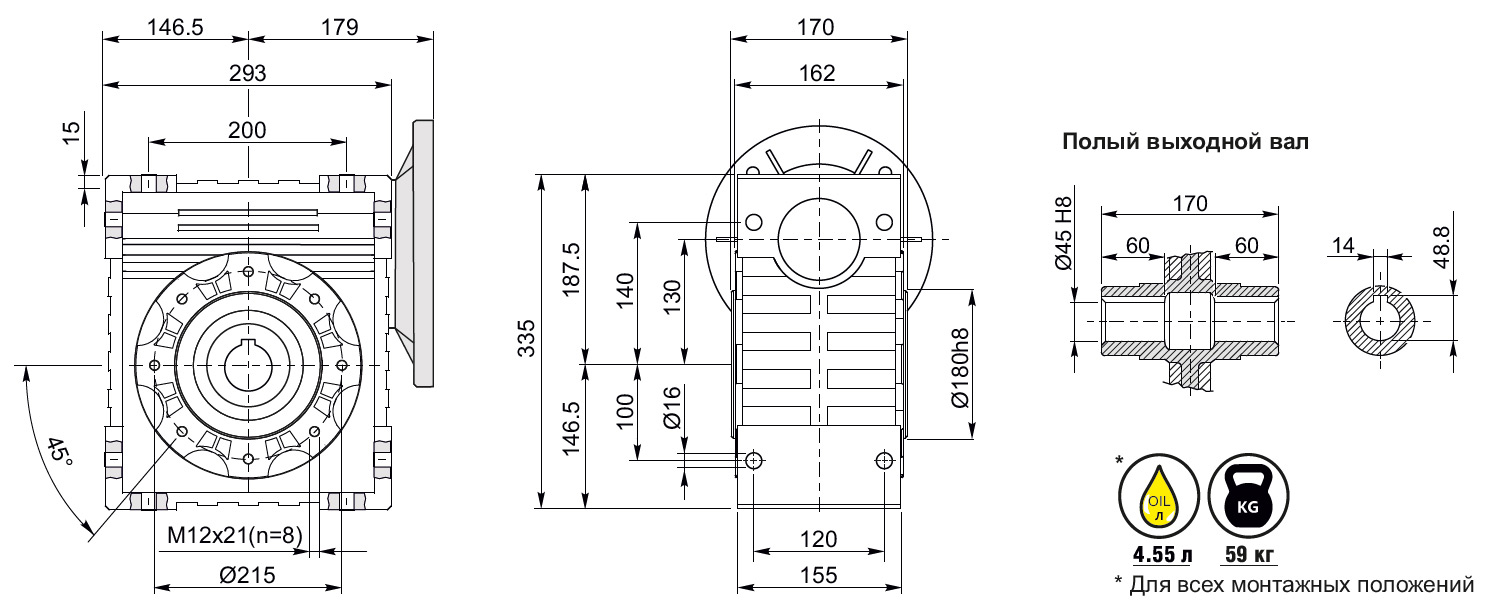

Габариты и присоединения редуктора INNOVERT 130
Сверьте монтажные и присоединительные размеры с чертежом. Диаметр входного вала должен соответствовать выбранному моторному фланцу.

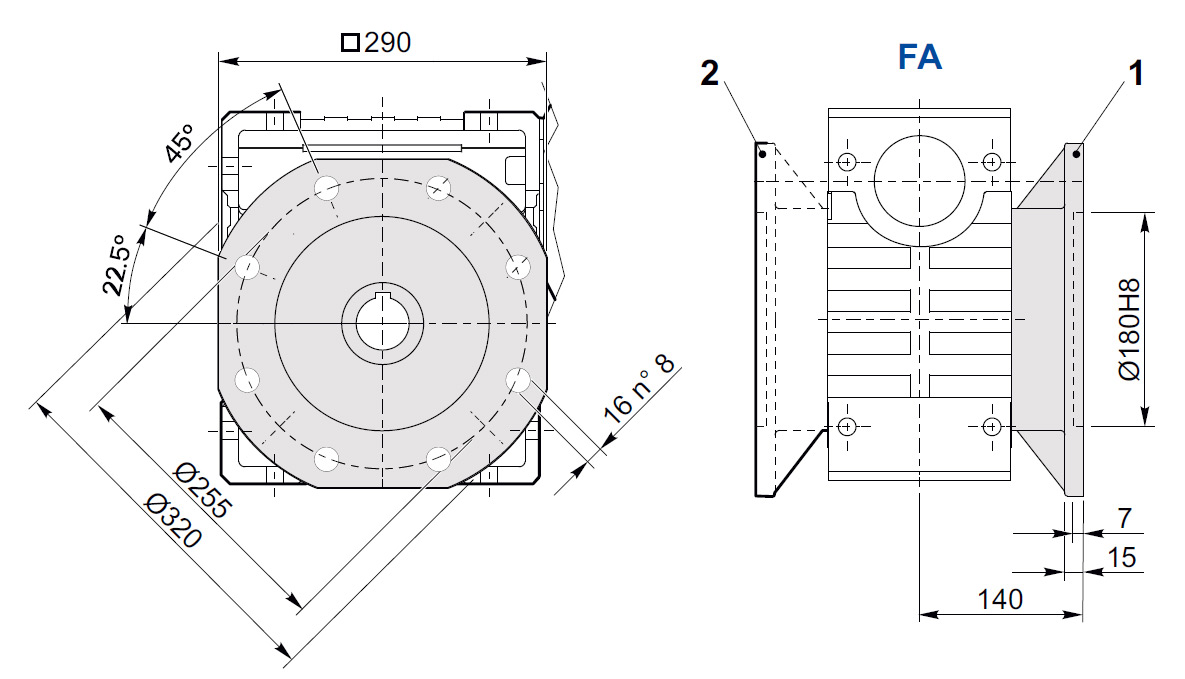

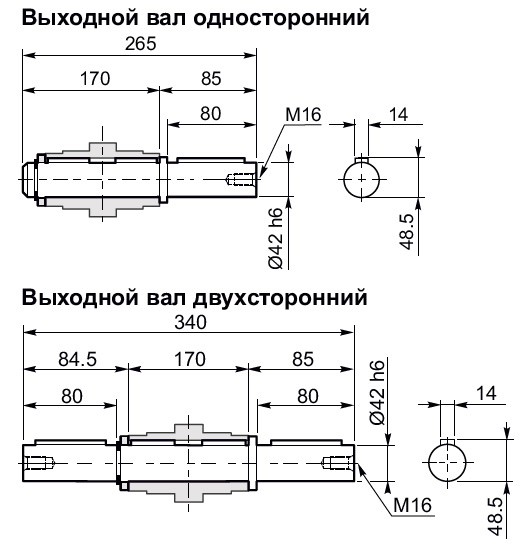

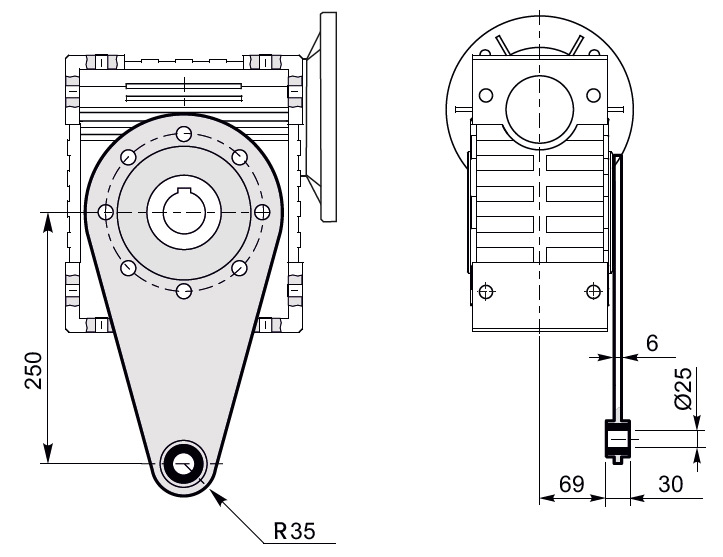

Выходные валы, выходные фланцы, реактивная штанга
Характеристики
- Габарит редуктора
- 130
- Серия
- IRW
- Масса редуктора, кг
- 59
- Объём масла, л
- 4,55
- Передаточное число (i)
- 7,5–100
- Диаметр моторного (входного) вала, мм
- Уточняется при заказе
- Диаметр выходного вала, мм
- 45
- Моторный фланец
- Выберите моторный фланец
- Артикул редуктора
- Выберите исполнение
- Артикул фланца
- Выберите моторный фланец
Вернуться к выбору исполнения · Подобрать другой габарит INNOVERT
Червячный редуктор INNOVERT IRW 130 в квадратном корпусе
Габарит 130, серия IRW: передаточные числа 7,5–100. Полый выходной вал — 45 мм; масса редуктора — 59 кг.
Входной вал, моторное присоединение, исполнение и стоимость согласуются при заказе. Сообщите требуемые обороты, момент, мощность и скорость двигателя, размеры его вала и фланца.
Рабочие характеристики приведены для скорости двигателя 1400 об/мин. Таблица мощности служит для подбора; электродвигатель не входит в цену редуктора и фланца. Окончательный выбор зависит от выходного момента, режима нагрузки и условий эксплуатации.
Подбор электродвигателя для редуктора INNOVERT IRW 130
Для редукторов INNOVERT доступны любые электродвигатели в разных исполнениях: общепромышленные, взрывозащищённые и с тормозом, производства Италии, Турции или Китая. Для подбора двигателя и согласования комплектации обратитесь к нашим специалистам.
Обратиться за подбором двигателя
Вопросы по выбору и заказу
Как выбрать исполнение?
- Определите выходные обороты: n₂ = 1400 / i при входной скорости 1400 об/мин.
- Проверьте требуемый момент, режим работы и сервис-фактор по таблице.
- Сверьте входной и выходной валы, крепление и моторный фланец по чертежу.
- Выберите точный артикул редуктора и отдельный фланец. Проверьте общую цену перед добавлением в корзину.
Задайте известные параметры, остальные оставьте в положении «Любой». Затем выберите точный артикул редуктора и подходящий фланец.
Как проверить выходные обороты?
Используйте n₂ = n₁ / i. Таблица приведена для 1400 об/мин; дополнительно проверьте момент и сервис-фактор.
Какая комплектация нужна для заказа?
При выборе фланца показана сумма цен редуктора и фланца за один комплект. В корзину добавляются обе позиции. Электродвигатель, выходной вал и прочие дополнительные детали согласуются отдельно.
Кодообразование артикула 130
IRW — серия; 130 — габарит. Полное обозначение заказного исполнения и моторное присоединение уточните у специалиста.
Подбор редуктора IRW 130 при 1400 об/мин
Мощность и выходные обороты относятся к одной строке таблицы. fs — сервис-фактор производителя; окончательный выбор зависит от режима нагрузки и условий эксплуатации.
| Обороты n₂, об/мин | Передаточное i | Мощность P₁, кВт | Момент M₂, Н·м | Сервис-фактор fs |
|---|---|---|---|---|
| 186,7 | 7,5 | 7,5 | 345 | 2,1 |
| 140 | 10 | 5,5 | 334 | 2,5 |
| 140 | 10 | 7,5 | 455 | 1,8 |
| 93,3 | 15 | 5,5 | 490 | 1,9 |
| 93,3 | 15 | 7,5 | 668 | 1,4 |
| 70 | 20 | 5,5 | 638 | 1,4 |
| 70 | 20 | 7,5 | 670 | 1 |
| 56 | 25 | 3 | 430 | 2,2 |
| 56 | 25 | 4 | 573 | 1,6 |
| 56 | 25 | 5,5 | 788 | 1,2 |
| 56 | 25 | 7,5 | 1074 | 0,9 |
| 46,7 | 30 | 3 | 491 | 2,1 |
| 46,7 | 30 | 4 | 654 | 1,6 |
| 46,7 | 30 | 5,5 | 900 | 1,2 |
| 46,7 | 30 | 7,5 | 1227 | 0,8 |
| 35 | 40 | 2,2 | 468 | 2,2 |
| 35 | 40 | 3 | 638 | 1,6 |
| 35 | 40 | 4 | 851 | 1,2 |
| 35 | 40 | 5,5 | 1171 | 0,9 |
| 35 | 40 | 7,5 | 1596 | 0,7 |
| 28 | 50 | 2,2 | 563 | 1,7 |
| 28 | 50 | 3 | 767 | 1,3 |
| 28 | 50 | 4 | 1023 | 1 |
| 23,3 | 60 | 2,2 | 658 | 1,4 |
| 23,3 | 60 | 3 | 898 | 1 |
| 23,3 | 60 | 4 | 1197 | 0,8 |
| 17,5 | 80 | 1,1 | 408 | 2,1 |
| 17,5 | 80 | 1,5 | 557 | 1,5 |
| 17,5 | 80 | 2,2 | 816 | 1 |
| 17,5 | 80 | 3 | 1113 | 0,8 |
| 14 | 100 | 1,1 | 480 | 1,5 |
| 14 | 100 | 1,5 | 655 | 1,1 |
Артикулы редуктора INNOVERT IRW 130
Исполнение и стоимость этого габарита согласуются при заказе. Запросить исполнение и стоимость.
