На шильдике двигателя написано «2,2 кВт, 220/380 В». Кажется, достаточно купить частотник на 2,2 кВт. Но дальше указаны два тока: 8,80 А для подключения на 220 В и 5,09 А для 380 В. Если перепутать эти значения, частотник может оказаться слишком слабым для двигателя. Покажем, что проверить на шильдике перед покупкой.
Частотный преобразователь, или коротко частотник, меняет частоту и напряжение питания двигателя, чтобы управлять его скоростью. У INNOVERT ISD mini PLUS есть модели для однофазной сети 220 В и для трёхфазной сети 380 В. Разберём выбор на реальном шильдике.

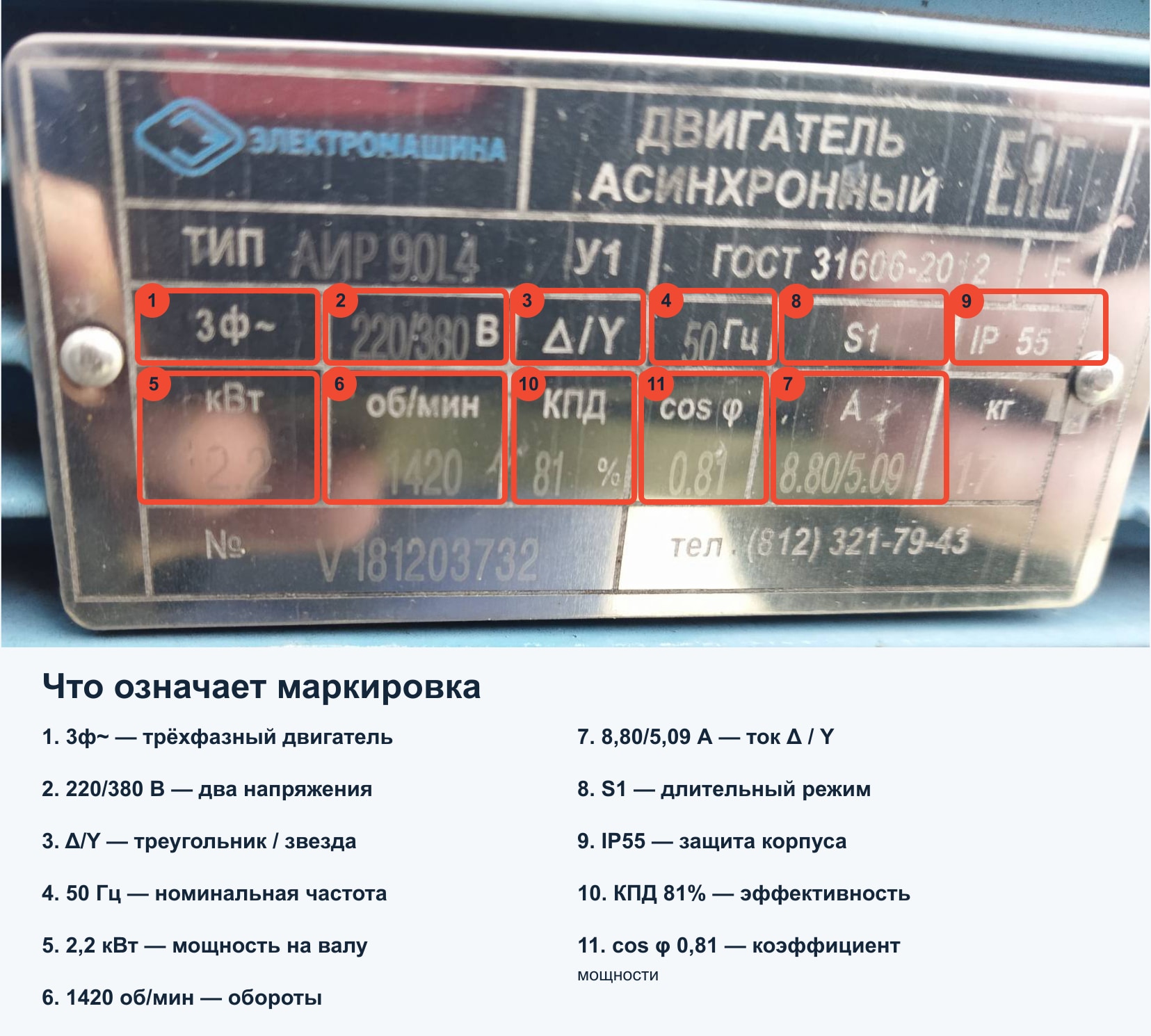

Что написано на шильдике двигателя
| На шильдике | Для выбора частотника |
|---|---|
| 220/380 В, Δ/Y | 220 В — Δ (треугольник); 380 В — Y (звезда). |
| 8,80/5,09 А | Для 220 В сравниваем 8,80 А; для 380 В — 5,09 А. |
| 2,2 кВт | Мощность двигателя. Затем сверяем ток и нагрузку. |
Если на объекте только однофазная сеть 220 В
Здесь подходят преобразователи с входом 1×220 В и выходом 3×220 В. Слово «однофазный» относится к питанию самого частотника. На двигатель он подаёт три фазы.
Двигатель с нашего фото при выходе 3×220 В соединяют Δ (треугольник) по схеме на клеммной коробке и документации двигателя. Для подбора берут ток 8,80 А, указанный первым в паре 8,80/5,09 А.
У ISD222M21E 2,2 кВт номинальный выходной ток 11 А. Он превышает ток двигателя на 2,20 А. Это означает, что пара проходит первичную проверку по напряжению и длительному току. Окончательный выбор зависит также от нагрузки, пуска, торможения и условий установки.
Посмотреть другие модели можно в разделе INNOVERT ISD mini PLUS 220 В.
Если доступна трёхфазная сеть 380 В
Тогда нужен преобразователь с входом 3×380 В и выходом 3×380 В. Двигатель с фото при таком питании соединяют по схеме Y (звезда). Его номинальный ток в этом варианте — 5,09 А, второе число в паре.
Для сравнения возьмём ISD222M43E 2,2 кВт. Его номинальный выходной ток — 5,5 А. Это на 0,41 А, или примерно на 8%, больше номинального тока двигателя 5,09 А при соединении звездой. По напряжению и длительному току такая пара проходит первичную проверку.
Запас по току небольшой, поэтому перед заказом нужно учесть нагрузку, частоту пусков, условия охлаждения и установки. Кратковременная перегрузочная способность преобразователя не заменяет достаточный длительный выходной ток. Остальные варианты находятся в разделе INNOVERT ISD mini PLUS 380 В.
Почему ток важнее совпадения мощности в названии
Обе рассмотренные модели обозначены как преобразователи на 2,2 кВт, как и двигатель на фото. Однако для работы от 220 В этому двигателю нужны 8,80 А, а для работы от 380 В — 5,09 А. Разница возникает из-за напряжения и схемы соединения обмоток. Поэтому нельзя взять ток из строки для «звезды» и использовать его при подборе частотника 220 В.
Что проверить перед заказом и подключением
- Сеть на объекте. Одна фаза 220 В или три фазы 380 В? От этого зависит вход частотника.
- Возможность соединить обмотки. Обозначения Δ (треугольник) / Y (звезда) на шильдике нужно сопоставить со схемой в клеммной коробке двигателя. Соединение выполняет специалист.
- Номинальный ток для выбранной схемы. В нашем примере это 8,80 А для 220 В и Δ (треугольник) либо 5,09 А для 380 В и Y (звезда). Выходной ток частотника при длительной работе должен быть не ниже соответствующего значения.
- Нагрузка. Насос, вентилятор, конвейер и станок по-разному нагружают двигатель. Важно знать, насколько тяжёлый пуск, как часто происходят разгоны и торможения и как долго оборудование работает на малой скорости.
- Условия установки. IP55 на шильдике относится к двигателю. Место для частотника подбирают по степени защиты его собственного корпуса и требованиям инструкции.
ISD mini PLUS использует V/F-управление: преобразователь меняет напряжение вместе с частотой. Для задачи, где требуется высокий момент на очень малых оборотах, применимость такого режима следует проверить отдельно.
Для точного подбора пришлите фото шильдика двигателя, фото клеммной коробки, описание механизма и доступной сети. Если заменяете прежний частотник, добавьте его полный артикул — последние буквы и цифры тоже имеют значение. Перед монтажом сверяйтесь с полной инструкцией INNOVERT ISD mini PLUS и документацией двигателя.
Частые вопросы
Можно ли подключить трёхфазный двигатель 220/380 В к однофазной сети 220 В через частотник?
Да, если частотник рассчитан на вход 1×220 В, выдаёт 3×220 В, двигатель допускает соединение Δ (треугольник) на 220 В, а номинальный выходной ток преобразователя достаточен для двигателя и его нагрузки. Для двигателя на фото первичный ориентир по току — 8,80 А.
Достаточно ли подобрать частотник по 2,2 кВт?
Нет. На фото оба варианта соединения относятся к одному двигателю мощностью 2,2 кВт, но его номинальные токи различаются: 8,80 и 5,09 А. Сначала определяют сеть и соединение обмоток, затем сравнивают соответствующий ток с выходным током частотника.
Подойдёт ли частотник 220 В к двигателю, на котором написано только 380 В?
Если двигатель рассчитан только на трёхфазное питание 380 В, частотник с выходом 3×220 В нельзя считать подходящим для работы в паспортном режиме. При 50 Гц двигатель получит пониженное напряжение и может не развить нужный момент под нагрузкой. Возможность работы на меньшей частоте и с меньшей нагрузкой проверяют отдельно по документации двигателя и механизма, учитывая охлаждение. Для точного подбора пришлите фото шильдика двигателя и опишите условия его работы. К двигателю на фото это не относится: на его шильдике указаны 220/380 В, и для 220 В предусмотрено соединение Δ (треугольник).
