Частотный преобразователь INNOVERT IDD222M21E, 2,2 кВт, 220 В
- Артикул
- IDD222M21E
- Бренд
- INNOVERT
Характеристики
- Мощность
- 2,2 кВт
- Мощность, кВт
- 2.2
- Выходной ток
- 16 А
- Входное напряжение
- 1х220В
- Выходное напряжение
- 1х220В
- Перегрузочная способность (60с)
- 24
- Страна производитель
- Китай
Конструкция и клеммы INNOVERT IDD222M21E
Частотный преобразователь INNOVERT IDD222M21E — модель серии IDD mini PLUS мощностью 2,2 кВт для сети 1×220 В. Преобразователь имеет однофазные вход и выход 220 В, номинальный выходной ток 16 А и предназначен для управления однофазным асинхронным электродвигателем.
1. Клеммы для подключения электродвигателя U и W
2. Управляющие клеммы
3. Потенциометр для задания скорости вращения
4. Встроенная панель управления
5. Разъём для подключения внешней клавиатуры
6. Силовые клеммы питающего напряжения L1 и L2
7. Клемма защитного заземления
8. Крепёжные отверстия для монтажа преобразователя
9. Крепление на стандартную DIN-рейку 35 мм
10. Переключатель типа аналогового сигнала I/U
11. Паспортная табличка преобразователя
2. Управляющие клеммы
3. Потенциометр для задания скорости вращения
4. Встроенная панель управления
5. Разъём для подключения внешней клавиатуры
6. Силовые клеммы питающего напряжения L1 и L2
7. Клемма защитного заземления
8. Крепёжные отверстия для монтажа преобразователя
9. Крепление на стандартную DIN-рейку 35 мм
10. Переключатель типа аналогового сигнала I/U
11. Паспортная табличка преобразователя
Основные характеристики INNOVERT IDD222M21E
| Модель | IDD mini PLUS | |
| Вход | Номинальное напряжение и частота | Однофазное, 220 В, 50/60 Гц |
| Допустимый диапазон напряжения | Однофазное, 220 В: 170–240 В | |
| Выход | Напряжение | Однофазное, 220 В, 0–220 В |
| Частота | 0,1–999,9 Гц | |
| Режим управления | Преобразование «напряжение–частота» | |
| Дисплей | Четырёхразрядный дисплей, светодиодная индикация; отображение заданной и выходной частоты, направления вращения, выходного тока, напряжения шины постоянного тока и кодов ошибок. | |
| Точность установки частоты | Цифровая настройка: 0,1 Гц; аналоговая настройка: 0,1% максимальной выходной частоты. | |
| Многофункциональные входы | Четыре многофункциональных входа: предустановленные скорости, работа по программе, рампы ускорения и замедления, электронный потенциометр MOP и аварийный останов. | |
| Многофункциональные выходы | Один релейный многофункциональный выход: индикация работы, счётчик, таймер, достижение нулевой скорости, работа по программе и авария. | |
| Настройка ускорения / замедления | До четырёх вариантов времени ускорения и замедления в диапазоне 0–999,9 сек. | |
| ПИД-регулятор | Встроенный ПИД-регулятор | |
| RS485 | Протокол связи MODBUS, порт RS485 | |
| Настройка частоты | Аналоговое задание 0–10 В, 4–20 мА; настройка потенциометром панели управления, по RS485 и с помощью электронного потенциометра MOP (UP/DOWN). | |
| PLC-режим | Управление скоростью вращения по программе, записанной в памяти преобразователя. | |
| Защита от перегрузок | 150% в течение 1 мин. | |
| Защита от перенапряжений | Для защиты от импульсных перенапряжений сети необходимо установить сетевой дроссель. Уровень срабатывания защиты может быть скорректирован пользователем. | |
| Защита от пониженного напряжения | Уровень срабатывания защиты может быть скорректирован пользователем. | |
| КПД | ~96% | |
| Окружающая температура | −10 °C…+40 °C, без обледенения | |
| Влажность воздуха | Макс. 90%, без конденсата | |
| Абсолютная высота | Ниже 1000 м | |
| Охлаждение | Принудительное воздушное охлаждение | |
| Класс защиты | IP20 | |
| Место монтажа | Корпус преобразователя не обеспечивает защиту от пыли и влаги. При эксплуатации в пыльных и влажных помещениях преобразователь следует установить в электрошкаф с требуемой степенью защиты. | |
Габаритные и установочные размеры INNOVERT IDD222M21E
| Модель | W | H | D | A | B | Ød |
| IDD222M21E | 85 | 180 | 116 | 167 | 72 | 4,5 |
Схема соединений и расположение клемм

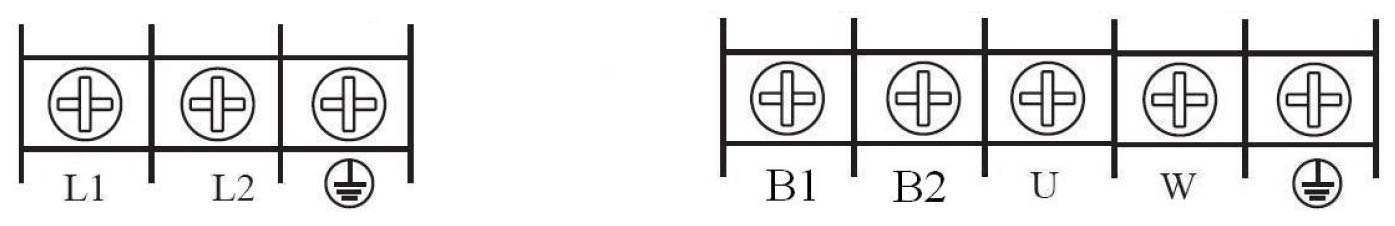

Силовые клеммы
| Клеммы | Описание |
 | Вывод заземления |
| L1, L2 | Входные клеммы для подключения источника питания. При однофазном напряжении используются две клеммы; третья неиспользуемая клемма покрыта краской. |
| B1, B2 | К клеммам может быть подключён внешний тормозной резистор. Он является дополнительным элементом и не входит в комплект поставки преобразователя. |
| U, W | Подключение однофазного асинхронного двигателя переменного тока. |
| +, − | Шины звена постоянного тока для подключения внешнего тормозного блока. |
Клеммы управления
| Клемма | Описание | Примечание |
| FWD | Вперёд-стоп, многофункциональный вход | Функции входов S1–S2, FWD и REV задаются параметрами Pd15–Pd20. Активация входа происходит при замыкании на клемму GND. |
| REV | Назад-стоп, многофункциональный вход | |
| S1 | Многофункциональный вход 1 | |
| S2 | Многофункциональный вход 2 | |
| 10V | Внутренний источник питания для установки частоты | |
| AVI | Аналоговый вход 0–10 В / 4–20 мА | Выбирается переключателем V/I. В положении «I» необходимо настроить параметры Pd00=1, Pd01=5. |
| GND | Общий вывод | Общий для 10V, FWD, REV, S1–S2. |
| RA | Многофункциональный релейный выход, нормально разомкнутый контакт | Переменное напряжение: 250 В / макс. 1 А; постоянное напряжение: 30 В / макс. 1 А, резистивная нагрузка. Конфигурирование выхода — параметрами Pd25, Pd31. |
| RC | Многофункциональный релейный выход, нормально разомкнутый контакт | |
| RS+, RS− | Последовательный порт RS485 | Протокол Modbus |
