Червячный редуктор INNORED IRW 025
- Артикул
- INNORED IRW 025
- Бренд
- INNORED
- Артикул
- Выберите исполнение
В наличии
Выберите исполнение
Подходящих исполнений: 6. Выберите артикул для заказа.
Цена за 1 шт. для выбранного исполнения
Характеристики
- Габарит редуктора
- 025
- Передаточное число (i)
- 5–60
- Диаметр моторного фланца
- 80 мм (56B14)
- Диаметр моторного (входного) вала, мм
- 9
- Диаметр выходного вала, мм
- 11
- Мощность двигателя при 1400 об/мин, кВт
- 0,09
- Обороты на выходе, об/мин
- 23,3–280
- Описание выбранного исполнения
- Точные характеристики — после выбора артикула
- Артикул редуктора
- Выберите исполнение
Червячный редуктор INNORED IRW 025 в квадратном корпусе
Червячный редуктор INNORED IRW 025 — модель габарита 025. Исполнение выбирают по передаточному числу, присоединению электродвигателя и диаметрам валов. Для представленных в карточке артикулов моторный фланец — 80 мм (56B14), моторный вал — 9 мм, выходной вал — 11 мм.
- В конструкции редуктора использована оловянистая бронза устойчивая к износу и значительно увеличивающая срок эксплуатации.
- Установлены специальные качественные шариковые подшипники.
- Залито синтетическое масло для работы при температурах -25°С…+40°С (возможна заливка низкотемпературного масла -40°С…+50°С), которое не требует замены и обслуживания весь срок службы.
Габариты и присоединения редуктора

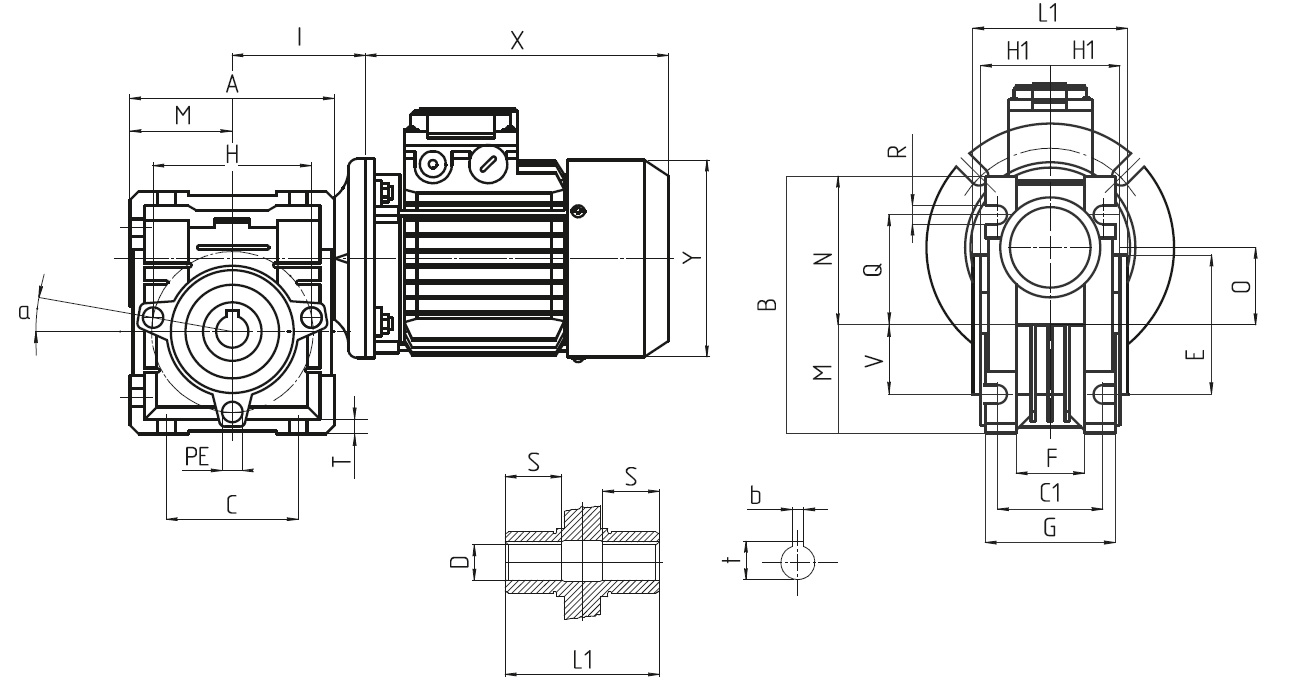

Сверьте крепёжные и присоединительные размеры с оборудованием. Буквенные обозначения в таблице соответствуют чертежу.
Размеры IRW 025 — в мм, угол α — в градусах, масса — в кг. Проверено по каталогу INNORED, стр. 5.
- A
- 70
- B
- 83
- C
- 45
- C1
- 34
- D(H7)
- 11
- E(h8)
- 45
- F
- 22
- G
- 42
- H
- 55
- H1
- 21
- I
- 45
- L1
- 50
- M
- 35
- N
- 43
- O
- 25
- P
- —
- Q
- 30
- R
- 6
- S
- 17
- T
- 5
- V
- 27
- PE
- 7 (n=3)
- b
- 4
- t
- 12,8
- α
- 10°
- кг
- 1
Кодообразование артикула 025
Пример: IRW025-30-56B14Серия IRW · габарит 025 · передаточное число 30 · габарит двигателя 56 · фланец B14.
|
Кодообразование артикула 025 |
||||
|---|---|---|---|---|
| IRWD | 25 | – 5 | – 56 | B14 |
| Серия | Габаритный размер | Передаточное число (i) | Габарит электродвигателя | Тип фланца |
| IRW | 025 | 5 | 56 | B14 |
| 7.5 | ||||
| 10 | ||||
| 15 | ||||
| 20 | ||||
| IRWD | 25 | |||
| 30 | ||||
| 40 | ||||
| 50 | ||||
| 60 | ||||
Обозначение 56B14 соответствует присоединению с диаметром моторного фланца 80 мм и моторного вала 9 мм.
Подбор редуктора IRW 025 при 1400 об/мин
Каталожные значения мощности, выходных оборотов, крутящего момента и сервис-фактора приведены для входной скорости 1400 об/мин. Исполнения, представленные для заказа, выбирайте в блоке «Выберите исполнение».
| Обороты на выходе, об/мин | Передаточное число (i) | Мощность двигателя, кВт | Крутящий момент на выходе, Н·м | Сервис-фактор |
|---|---|---|---|---|
| 280 | 5 | 0,09 | 2,7 | 4,1 |
| 186,7 | 7,5 | 0,09 | 3,9 | 2,8 |
| 140 | 10 | 0,09 | 5,1 | 2,4 |
| 93,3 | 15 | 0,09 | 7,3 | 1,6 |
| 70 | 20 | 0,09 | 9,2 | 1,3 |
| 56 | 25 | 0,09 | 11 | 1,2 |
| 46,7 | 30 | 0,09 | 12 | 1,1 |
| 35 | 40 | 0,09 | 15 | 0,9 |
| 28 | 50 | 0,09 | 12 | 0,9 |
| 23,3 | 60 | 0,09 | 11 | 0,9 |
Как выбрать исполнение IRW 025
- Определите выходную скорость. При входной скорости 1400 об/мин выходные обороты рассчитываются как n₂ = 1400 / i. Например, при i = 30 получается около 46,7 об/мин.
- Сверьте нагрузку. Сопоставьте требуемый крутящий момент и режим работы с каталожной таблицей; учитывайте сервис-фактор.
- Проверьте присоединение. Для двигателя с габаритом 56 и фланцем B14 проверьте диаметр фланца 80 мм и вала 9 мм. Размеры крепления и выходного вала сверяйте по чертежу.
- Выберите артикул. Используйте параметры или поиск в блоке выбора. Цена и кнопка покупки относятся к выбранному исполнению.
Конструкция редуктора является полным аналогом итальянских NMRV от Motovario
В наличии моторы любой мощности для сборки мотор-редуктора. Так же есть выходные валы, реактивные штанги, боковые фланцы.
Для подбора замены сверяйте конкретные габариты и присоединения.
Перейти к выбору исполнения · Подобрать другой габарит INNORED
Подбор электродвигателя для редуктора INNORED IRW 025
Для редукторов INNORED доступны любые электродвигатели в разных исполнениях: общепромышленные, взрывозащищённые и с тормозом, производства Италии, Турции или Китая. Для подбора двигателя и согласования комплектации обратитесь к нашим специалистам.
Вопросы по выбору и заказу
Как выбрать исполнение?
Задайте известные параметры в блоке подбора. Остальные можно оставить в положении «Любой». Затем выберите подходящий артикул: для него будут показаны описание и цена.
Как проверить выходные обороты?
Используйте n₂ = n₁ / i. Таблица в карточке приведена для скорости двигателя 1400 об/мин. Дополнительно проверьте выходной момент и сервис-фактор.
Какая комплектация нужна для заказа?
Сообщите артикул редуктора, требования к двигателю, монтажу и режиму работы. Специалист уточнит комплектацию и присоединения. Срок поставки и гарантия указаны в блоке покупки.
Артикулы редуктора INNORED IRW 025
Полный перечень исполнений габарита 025 из прайс-листа.
Свернуть список артикулов (6)
| Артикул | Описание исполнения |
|---|---|
| IRW025-30-56B14 | Редуктор червячный INNORED 025 (i=30) вал вх./вых. 80*9/11 мм |
| IRW025-40-56B14 | Редуктор червячный INNORED 025 (i=40) вал вх./вых. 80*9/11 мм |
| IRW025-5-56B14 | Редуктор червячный INNORED 025 (i=5) вал вх./вых. 80*9/11 мм |
| IRW025-50-56B14 | Редуктор червячный INNORED 025 (i=50) вал вх./вых. 80*9/11 мм |
| IRW025-60-56B14 | Редуктор червячный INNORED 025 (i=60) вал вх./вых. 80*9/11 мм |
| IRW025-7.5-56B14 | Редуктор червячный INNORED 025 (i=7,5) вал вх./вых. 80*9/11 мм |
