Червячный редуктор INNORED IRW 130

Червячный редуктор INNORED IRW 130 в квадратном корпусе

Габарит 130: передаточные числа 7,5–100. Сверьте присоединения и рабочие параметры по таблицам этой карточки, затем выберите артикул для заказа.

Червячный редуктор INNORED IRW 130 — модель габарита 130. Исполнение выбирают по передаточному числу, моторному фланцу и диаметрам валов. Доступные артикулы и их точные присоединительные размеры приведены ниже.

• В конструкции редуктора использована оловянистая бронза устойчивая к износу и значительно увеличивающая срок эксплуатации.
• Установлены специальные качественные шариковые подшипники.
• Залито синтетическое масло для работы при температурах -25°С…+40°С (возможна заливка низкотемпературного масла -40°С…+50°С), которое не требует замены и обслуживания весь срок службы.

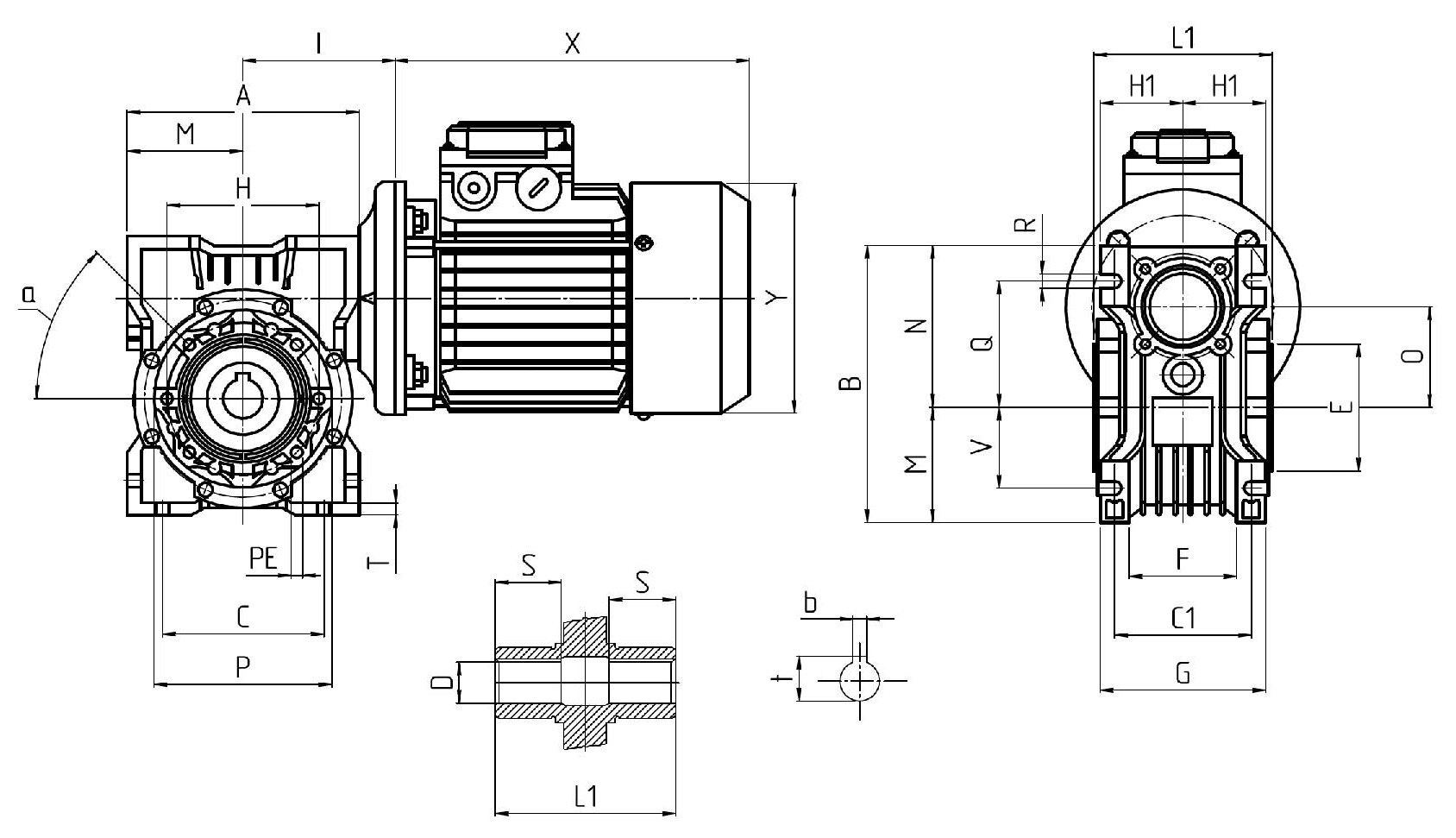

Габариты и присоединения редуктора

Сверьте крепёжные и присоединительные размеры с оборудованием. Буквенные обозначения соответствуют чертежу.

Размеры IRW 130 — в мм, угол α — в градусах, масса — в кг. Каталог INNORED, стр. 13.

A

293

B

335

C

200

C1

120

D(H7)

45

E(h8)

180

G

155

H

215

H1

81

I

179

L1

170

M

146,5

N

187,5

O

130

P

250

Q

140

R

16

S

60

T

15

V

100

PE

M12x21(n=8)

b

14

t

48,8

α

45°

кг

59

Кодообразование артикула 130

Подбор редуктора IRW 130 при 1400 об/мин

Каталожные значения мощности, выходных оборотов, крутящего момента и сервис-фактора приведены для входной скорости 1400 об/мин. Исполнения для заказа выбирайте в блоке «Выберите исполнение».

Как выбрать исполнение IRW 130

1. Определите выходную скорость. При входной скорости 1400 об/мин выходные обороты рассчитывают как n₂ = 1400 / i.
2. Сверьте нагрузку. Сопоставьте требуемый крутящий момент и режим работы с каталожной таблицей; учитывайте сервис-фактор.
3. Проверьте присоединение. Сверьте диаметр моторного фланца, моторного и выходного валов. Крепёжные размеры проверяйте по чертежу.
4. Выберите артикул. Используйте параметры или поиск в блоке выбора. Цена и кнопка покупки относятся к выбранному исполнению.

Для подбора замены сверяйте конкретные габариты и присоединения.

Перейти к выбору исполнения · Подобрать другой габарит INNORED

Подбор электродвигателя для редуктора INNORED IRW 130

Для редукторов INNORED доступны любые электродвигатели в разных исполнениях: общепромышленные, взрывозащищённые и с тормозом, производства Италии, Турции или Китая. Для подбора двигателя и согласования комплектации обратитесь к нашим специалистам.

Обратиться за подбором двигателя

Вопросы по выбору и заказу

Артикулы редуктора INNORED IRW 130

Полный перечень исполнений габарита 130 из прайс-листа: 45 артикулов.
