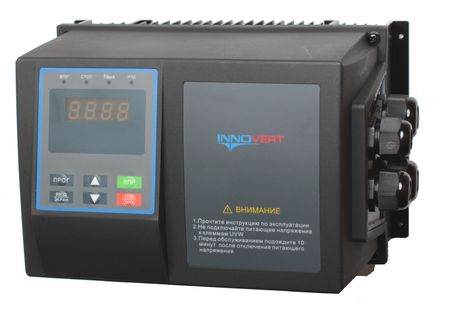

Преобразователь частоты INNOVERT IPD113U43B — 11 кВт, 380 В, IP54
- Артикул
- IPD113U43B
- Бренд
- INNOVERT
Характеристики
- Мощность
- 11 кВт
- Выходной ток
- 24 А
- Входное напряжение
- 3 фазы, 380 В
- Выходное напряжение
- 3 фазы, 380 В
- Перегрузочная способность (60с)
- 36 А (150%)
- Страна производитель
- Китай
INNOVERT IPD113U43B — преобразователь частоты 11 кВт, 380 В, без встроенного потенциометра для трёхфазного асинхронного двигателя 5,5–11 кВт. Выходной ток 24 А, перегрузка 36 А (150%) в течение 60 секунд.
Исполнения P и U: при одинаковой мощности перегрузочная способность P — 120%, U — 150% в течение 60 секунд. Сравнить с IPD113P43B.
Подходит для: насосов, вентиляторов, конвейеров, мешалок и промышленного оборудования в условиях повышенной влажности и запылённости.
Как выбрать исполнение
Обозначение модели: исполнение U с повышенной перегрузочной способностью — 150% в течение 60 секунд. Встроенного потенциометра нет; частота задается с панели, внешним сигналом или по RS-485. Буквы P/U не определяют степень защиты корпуса — она указана отдельно.
Без встроенного потенциометра — частота задаётся с панели, внешним сигналом 0–10 В / 4–20 мА, дискретными входами или по RS-485.
Версия со встроенным потенциометром: INNOVERT IPD113U43B-VR, 11 кВт, 380 В.
Мощность, выходной ток и функции управления одинаковы. Исполнение -VR отличается встроенным потенциометром, схемой подключения и степенью защиты IP54.
Корпус IP54, ЭМС-фильтр C3, ПИД-регулятор, PLC и RS-485 Modbus позволяют устанавливать преобразователь рядом с оборудованием при соблюдении требований инструкции.
Разделы: характеристики · габариты · схема подключения · клеммы
Преимущества INNOVERT IPD113U43B
- Защита IP54 — монтаж на открытой поверхности без обязательной установки в электрошкаф.
- встроенные вентиляторы в радиаторе — охлаждение соответствует мощности преобразователя.
- RS-485 Modbus — интеграция с автоматикой и диспетчеризацией.
- ПИД-регулятор — поддержание давления, расхода или температуры.
- ЭМС-фильтр C3 — снижение промышленных помех.
Важные условия применения
- Питание: 3 фазы, 330–440 В; номинально 380 В; выход — 3 фазы, 0–380 В.
- Рекомендуемая мощность двигателя: 5,5–11 кВт.
- Управление — скалярное V/F; для сервоприводных задач модель не предназначена.
- Температура от −10 до +40 °C, влажность до 90% без конденсата.
- Преобразователь устанавливают на стену или монтажную панель; монтаж внутри шкафа не рекомендуется.
Технические характеристики INNOVERT IPD113U43B
| Артикул | IPD113U43B |
| Исполнение | без встроенного потенциометра |
| Мощность | 11 кВт |
| Двигатель | 5,5–11 кВт |
| Вход | 3 фазы, 330–440 В; номинально 380 В, 50/60 Гц |
| Выход | 3 фазы, 0–380 В; 0,1–400 Гц |
| Номинальный ток | 24 А |
| Перегрузка | 36 А (150%) 60 с |
| Управление | V/F; 4 дискретных входа; аналоговый вход 0–10 В / 4–20 мА |
| Функции | ПИД, PLC до 15 скоростей, RS-485 Modbus |
| Защита / охлаждение | IP54 / встроенные вентиляторы в радиаторе |
| Монтаж | стена или монтажная панель; возможна установка на двигатель через адаптер |
Габариты INNOVERT IPD113U43B
| W, мм | H, мм | D, мм | A, мм | B, мм | Крепление |
|---|---|---|---|---|---|
| 236 | 300 | 204 | 250 | 225 | M7 |
Схема подключения INNOVERT IPD113U43B
Управляющие клеммы INNOVERT IPD113U43B
| Клемма | Назначение | Примечание |
|---|---|---|
| 10V / FIV / GND | Аналоговое задание частоты | 0–10 В или 4–20 мА, выбор SW1 |
| FWD / REV | Команды вращения вперёд / назад | Замыкание на GND |
| S1–S4 | Многофункциональные входы | Назначаются параметрами |
| P24 | Вспомогательное питание 24 В | До 100 мА |
| RA/RB/RC, MA/MB | Релейные выходы | Программируемые функции |
| RS+ / RS− | Интерфейс RS-485 | Modbus |
