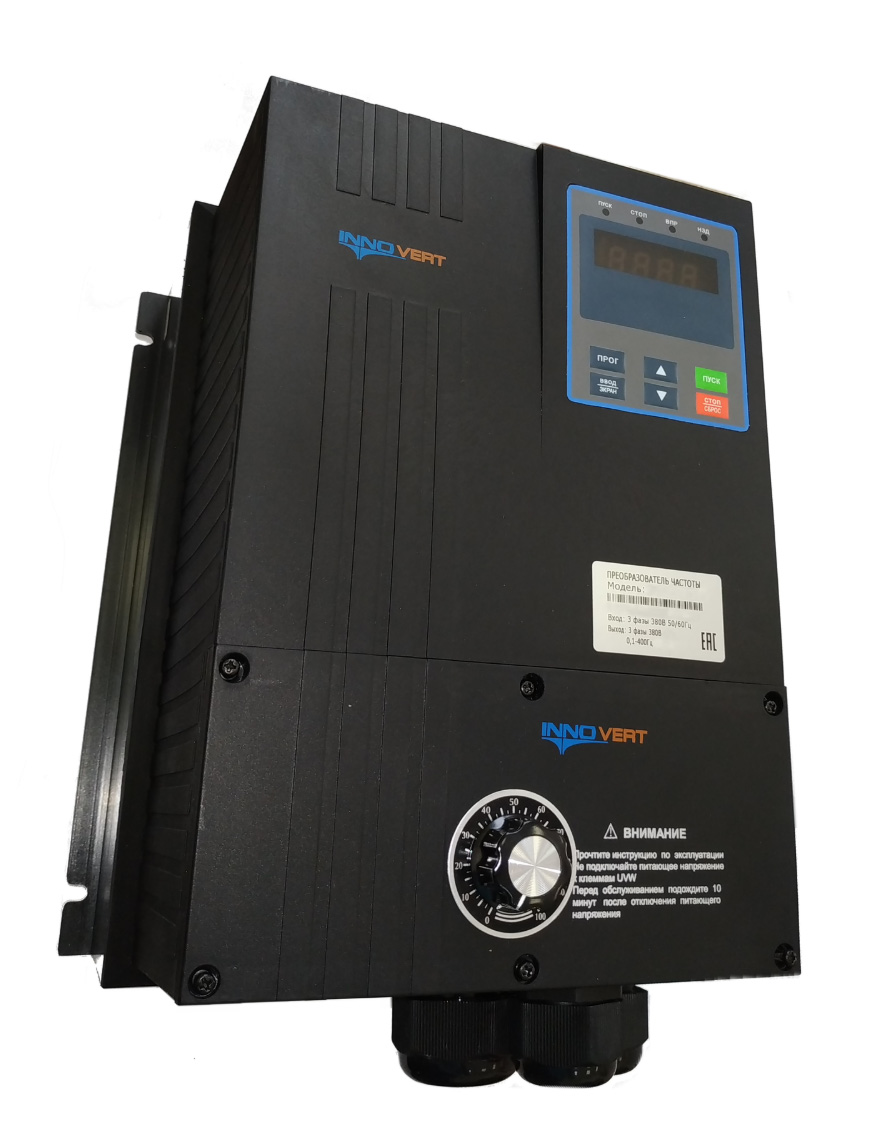

Преобразователь частоты INNOVERT IPD153U43B-VR — 15 кВт, 380 В, IP54
- Артикул
- IPD153U43B-VR
- Бренд
- INNOVERT
Характеристики
- Мощность
- 15 кВт
- Выходной ток
- 33 А
- Входное напряжение
- 3 фазы, 380 В
- Выходное напряжение
- 3 фазы, 380 В
- Перегрузочная способность (60с)
- 49,5 А (150%)
- Страна производитель
- Китай
INNOVERT IPD153U43B-VR — преобразователь частоты 15 кВт, 380 В, со встроенным потенциометром для трёхфазного асинхронного двигателя 7,5–15 кВт. Выходной ток 33 А, перегрузка 49,5 А (150%) в течение 60 секунд.
Подходит для: насосов, вентиляторов, конвейеров, мешалок и промышленного оборудования в условиях повышенной влажности и запылённости.
Как выбрать исполнение
Обозначение модели: исполнение U с повышенной перегрузочной способностью — 150% в течение 60 секунд. Суффикс -VR означает встроенный потенциометр для задания частоты с корпуса. Буквы P/U не определяют степень защиты корпуса — она указана отдельно.
Со встроенным потенциометром — скорость удобно задавать ручкой на корпусе; потенциометр можно отключить для внешнего управления.
Версия без потенциометра: INNOVERT IPD153U43B, 15 кВт, 380 В.
Мощность, выходной ток и функции управления одинаковы. Исполнение -VR отличается встроенным потенциометром и схемой подключения. Степень защиты обеих моделей — IP54.
Корпус IP54, ЭМС-фильтр C3, ПИД-регулятор, PLC и RS-485 Modbus позволяют устанавливать преобразователь рядом с оборудованием при соблюдении требований инструкции.
Разделы: характеристики · габариты · схема подключения · клеммы
Преимущества INNOVERT IPD153U43B-VR
- Защита IP54 — монтаж на открытой поверхности без обязательной установки в электрошкаф.
- встроенные вентиляторы в радиаторе — охлаждение соответствует мощности преобразователя.
- RS-485 Modbus — интеграция с автоматикой и диспетчеризацией.
- ПИД-регулятор — поддержание давления, расхода или температуры.
- ЭМС-фильтр C3 — снижение промышленных помех.
Важные условия применения
- Питание: 3 фазы, 330–440 В; номинально 380 В; выход — 3 фазы, 0–380 В.
- Рекомендуемая мощность двигателя: 7,5–15 кВт.
- Управление — скалярное V/F; для сервоприводных задач модель не предназначена.
- Температура от −10 до +40 °C, влажность до 90% без конденсата.
- Преобразователь устанавливают на стену или монтажную панель; монтаж внутри шкафа не рекомендуется.
Технические характеристики INNOVERT IPD153U43B-VR
| Артикул | IPD153U43B-VR |
| Исполнение | со встроенным потенциометром |
| Мощность | 15 кВт |
| Двигатель | 7,5–15 кВт |
| Вход | 3 фазы, 330–440 В; номинально 380 В, 50/60 Гц |
| Выход | 3 фазы, 0–380 В; 0,1–400 Гц |
| Номинальный ток | 33 А |
| Перегрузка | 49,5 А (150%) 60 с |
| Управление | V/F; 4 дискретных входа; аналоговый вход 0–10 В / 4–20 мА |
| Функции | ПИД, PLC до 15 скоростей, RS-485 Modbus |
| Защита / охлаждение | IP54 / встроенные вентиляторы в радиаторе |
| Монтаж | стена или монтажная панель |
Габариты INNOVERT IPD153U43B-VR
| W, мм | H, мм | D, мм | A, мм | B, мм | Крепление |
|---|---|---|---|---|---|
| 236 | 300 | 204 | 250 | 225 | M7 |
Схема подключения INNOVERT IPD153U43B-VR

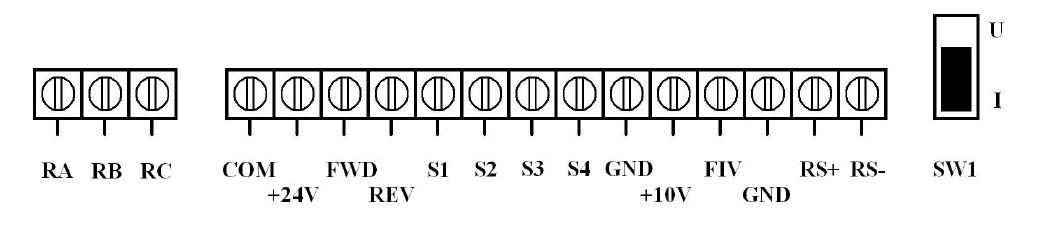

Управляющие клеммы INNOVERT IPD153U43B-VR
| Клемма | Назначение | Примечание |
|---|---|---|
| 10V / FIV / GND | Аналоговое задание частоты | 0–10 В или 4–20 мА, выбор SW1 |
| FWD / REV | Команды вращения вперёд / назад | Замыкание на GND |
| S1–S4 | Многофункциональные входы | Назначаются параметрами |
| P24 | Вспомогательное питание 24 В | До 100 мА |
| RA/RB/RC, MA/MB | Релейные выходы | Программируемые функции |
| RS+ / RS− | Интерфейс RS-485 | Modbus |
Встроенный потенциометр подключён к цепи задания частоты; при внешнем управлении его можно отключить согласно инструкции.
