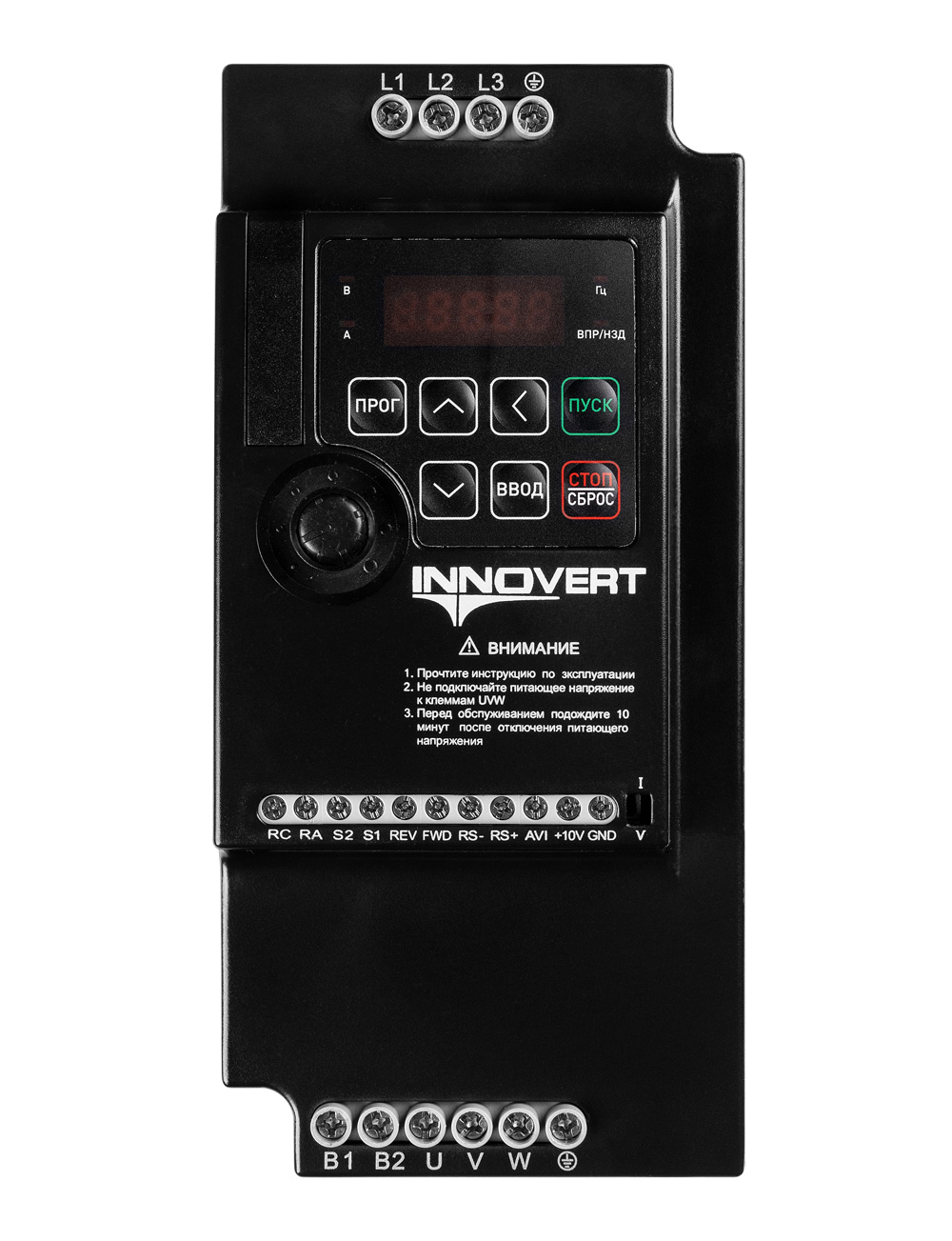

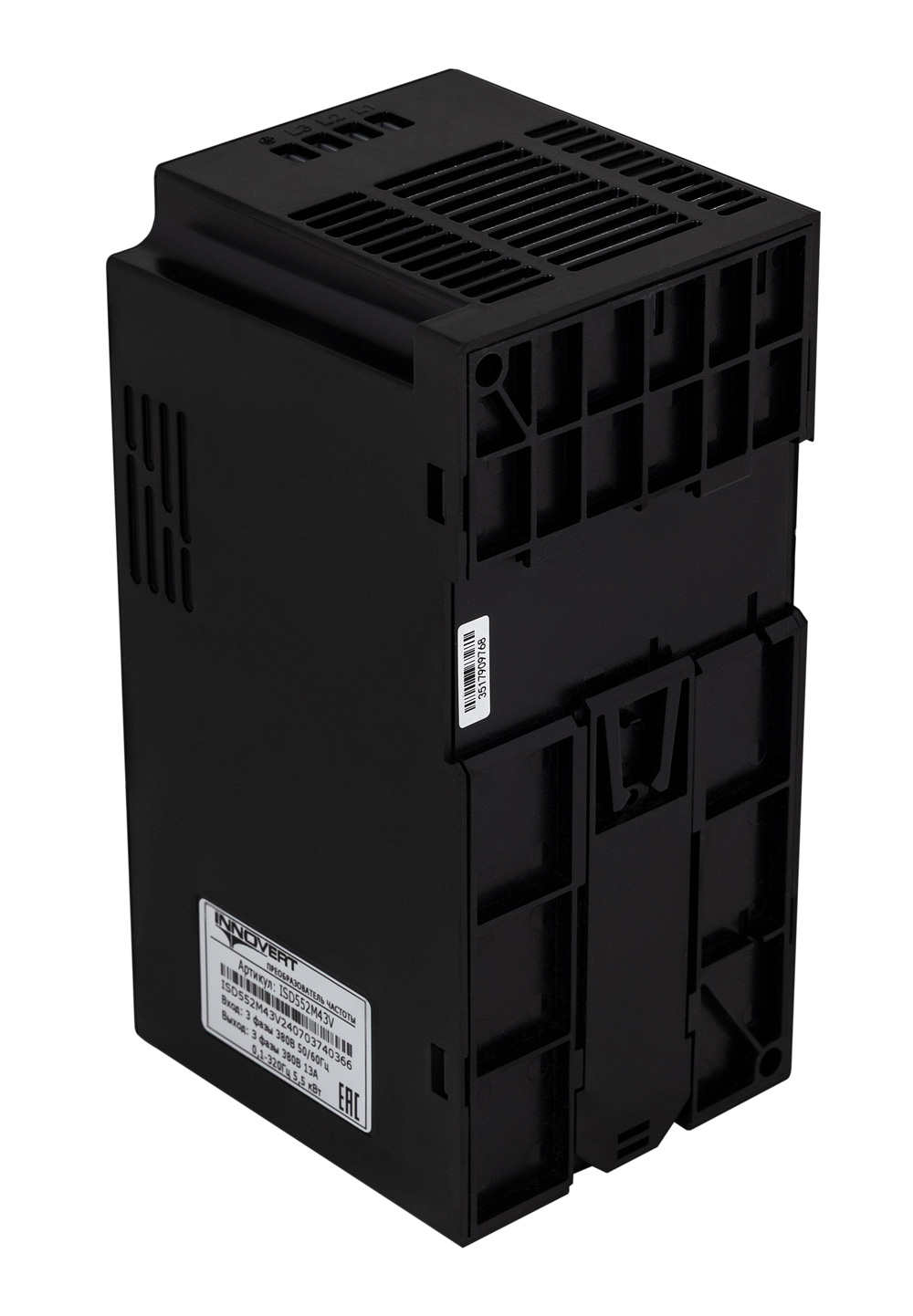

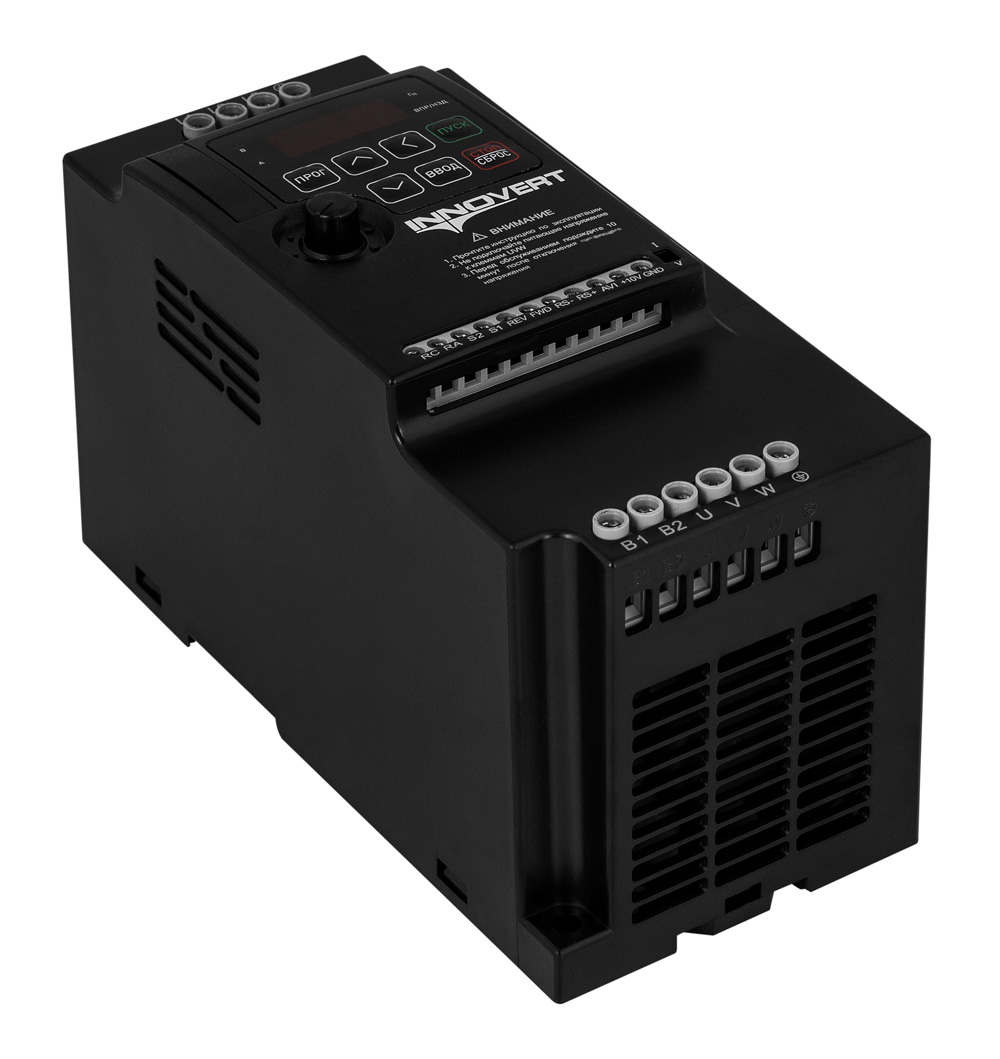

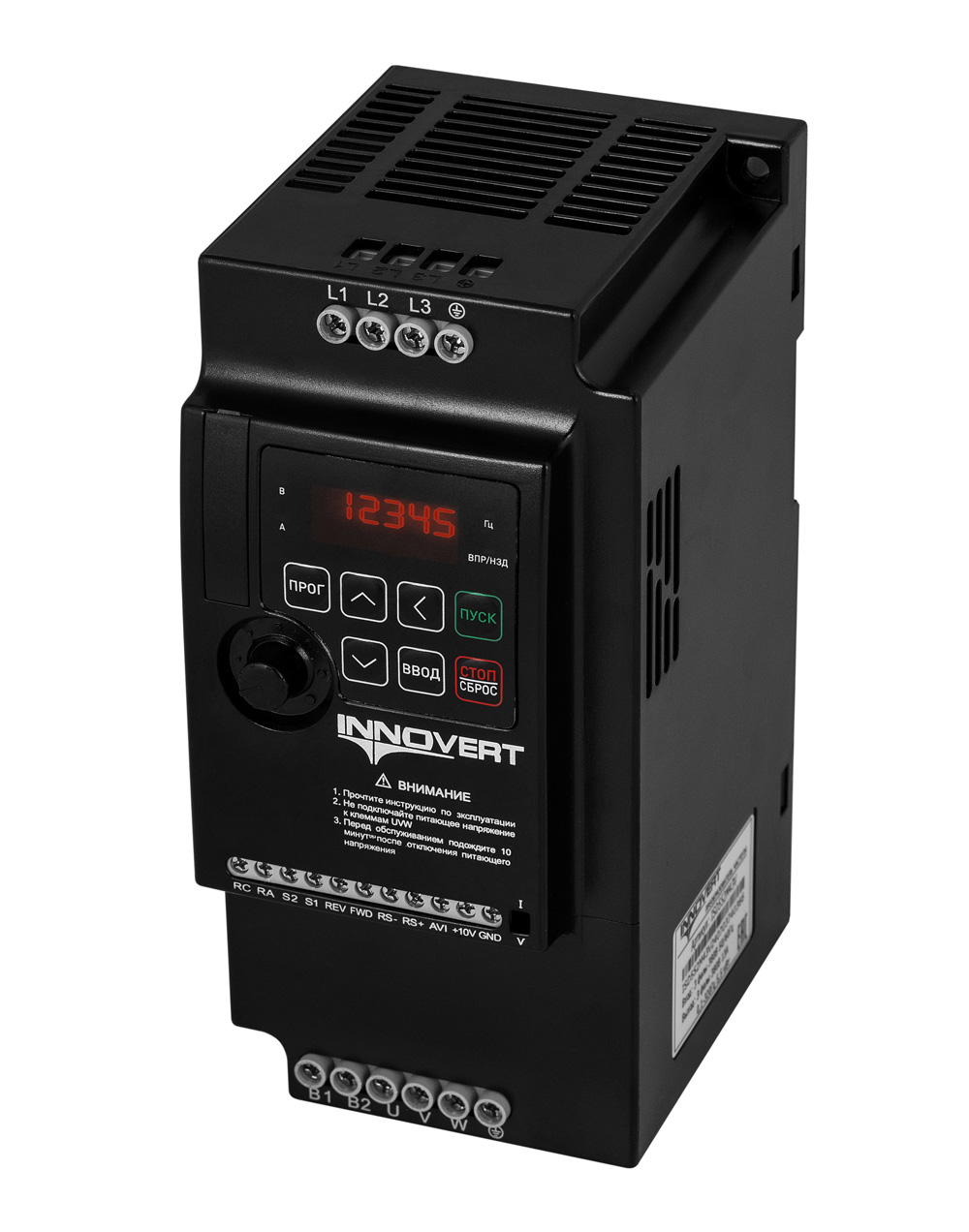

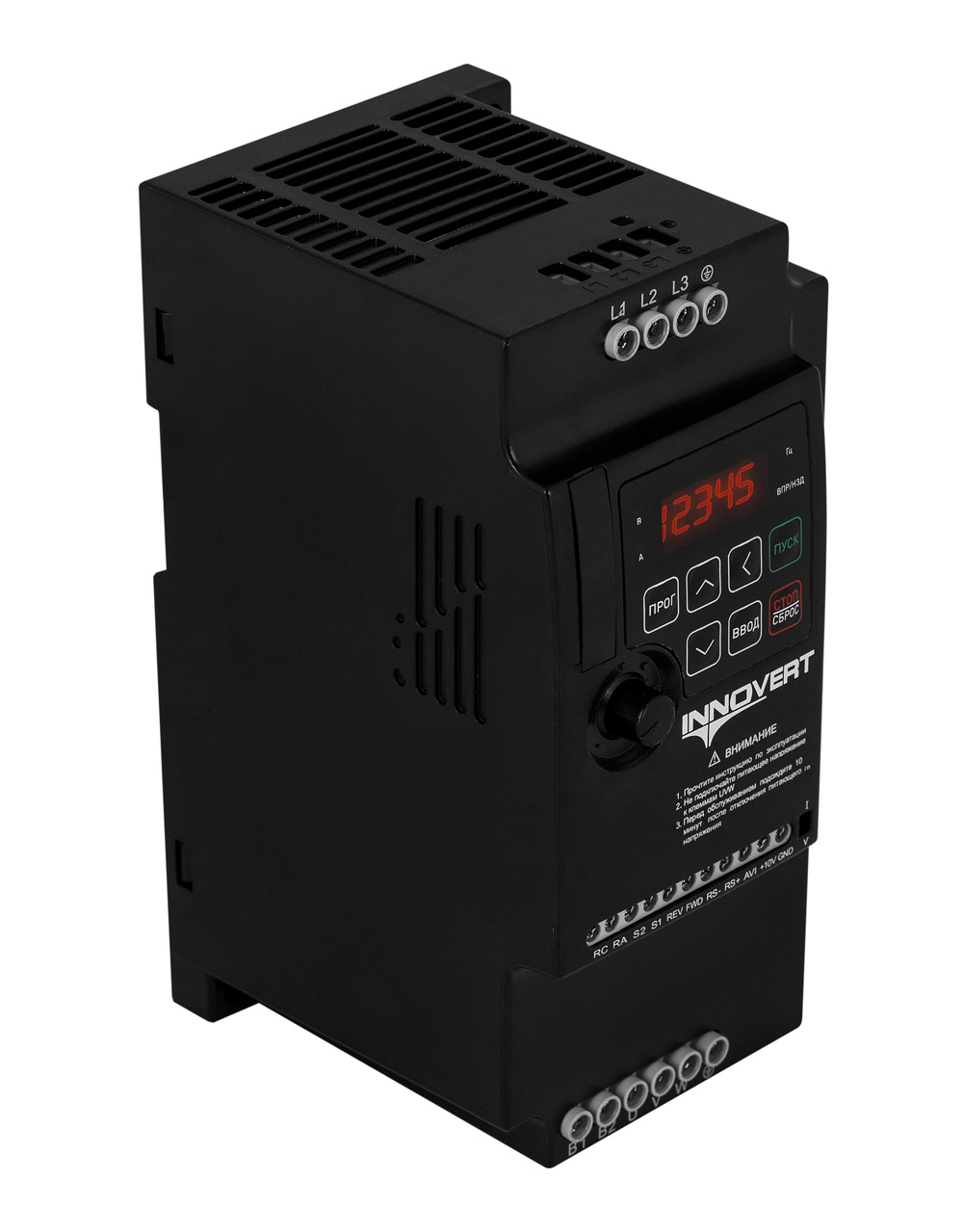

Частотный преобразователь INNOVERT ISD302M43V 3 кВт 380В
- Артикул
- ISD302M43V
- Бренд
- INNOVERT
Характеристики
- Мощность
- 3 кВт
- Выходной ток
- 6,8 А
- Входное напряжение
- 3 фазы, 380 В
- Выходное напряжение
- 3 фазы, 380 В
- Перегрузочная способность (60с)
- 150%
- Страна производитель
- Китай
INNOVERT ISD302M43V — частотный преобразователь серии ISD mini N для трёхфазного асинхронного двигателя мощностью до 3 кВт. Питание — 3×380 В, номинальный выходной ток — 6,8 А. Поддерживает векторное управление без датчика обратной связи и улучшенное скалярное управление V/f, встроенный ПИД-регулятор и связь Modbus RTU по RS-485.
Подходит для: конвейеров, насосов, вентиляторов, смесителей и других механизмов, где требуется регулировать скорость двигателя. При подборе сопоставляйте номинальный ток двигателя с выходным током преобразователя 6,8 А и учитывайте характер нагрузки.
Технические характеристики INNOVERT ISD302M43V
| Артикул и серия | ISD302M43V · INNOVERT ISD mini N |
|---|---|
| Мощность преобразователя | 3 кВт |
| Мощность подключаемого двигателя | 1,5–3 кВт по таблице моделей |
| Входное питание | 3 фазы, 380 В, 50/60 Гц; допустимый диапазон 330–440 В |
| Номинальный входной ток | 7,6 А |
| Выходное напряжение | 3 фазы, 0–380 В |
| Номинальный выходной ток | 6,8 А |
| Перегрузка 60 секунд | 10,2 А (150% номинального выходного тока) |
| Диапазон выходной частоты | 0–320 Гц; шаг цифрового задания 0,01 Гц |
| Режимы управления | Векторное без обратной связи; улучшенное скалярное V/f |
| Дискретные входы | 4 многофункциональных: FWD, REV, S1, S2 |
| Аналоговый вход | AVI: 0–10 В или 0(4)–20 мА, выбор режима переключателем J2 |
| Релейный выход | RA, RC — нормально разомкнутый контакт, до 3 А при 250 В AC или 30 В DC на резистивной нагрузке |
| Интерфейс связи | RS-485, Modbus RTU, до 115200 бит/с |
| Дополнительные функции | ПИД-регулятор, программируемые ступени скорости, электронный потенциометр MOP |
| Клеммы тормозного резистора | B1, B2; резистор приобретается отдельно |
| Степень защиты | IP20 |
| Условия эксплуатации | −10…+40 °C без обледенения; влажность до 90% без конденсации; высота до 1000 м |
Возможности INNOVERT ISD302M43V
- Векторное управление без датчика обратной связи помогает регулировать скорость при изменении нагрузки.
- Кратковременная перегрузка 150% в течение 60 секунд позволяет учитывать пусковые и рабочие пики в пределах указанного режима.
- Встроенный ПИД-регулятор подходит для автоматического поддержания заданного технологического параметра при подключении соответствующего датчика.
- RS-485 с Modbus RTU позволяет связать привод с системой управления; частоту также можно задавать с панели и через аналоговый вход.
Важные ограничения
- Корпус IP20 не защищает от пыли и влаги. Для пыльного или влажного помещения нужен шкаф с требуемой степенью защиты.
- Эта серия использует векторное управление без обратной связи; подключение энкодера и режим с обратной связью для модели не заявлены.
- Тормозной резистор подключается к B1/B2 и не входит в комплект. Его номинал подбирают отдельно под задачу.
- Мощность 3 кВт не заменяет проверки тока двигателя, характера нагрузки и условий охлаждения.
Габариты и монтаж
ISD302M43V относится к типоразмеру корпуса 2. На схеме W, H, D — ширина, высота и глубина; A и B — установочные размеры.
| Габариты W × H × D | 85 × 180 × 116 мм |
|---|---|
| Установочные размеры A / B | 167 / 72 мм |
| Диаметр монтажных отверстий | 4,5 мм |
| Масса | 1,5 кг |
Схема подключения и клеммы управления
Питание подключают к L1, L2, L3, двигатель — к U, V, W, защитное заземление — к соответствующей клемме. Перед монтажом питание должно быть отключено. Силовые и управляющие кабели прокладывают раздельно.
Управляющие клеммы ISD302M43V
| FWD, REV, S1, S2 | Многофункциональные дискретные входы. Функции задаются параметрами; вход активируется замыканием на GND. |
|---|---|
| 10V, GND | Источник 10 В для задания частоты, максимум 20 мА; GND — общий вывод цепей управления. |
| AVI | Аналоговый вход 0–10 В или 0(4)–20 мА; режим выбирается переключателем J2. |
| RA, RC | Нормально разомкнутый релейный выход, до 3 А при 250 В AC или 30 В DC на резистивной нагрузке. |
| RS+, RS− | Порт RS-485 для связи по Modbus RTU. |
Для сигнальных цепей используйте экранированный кабель и соблюдайте требования к монтажу из инструкции.
