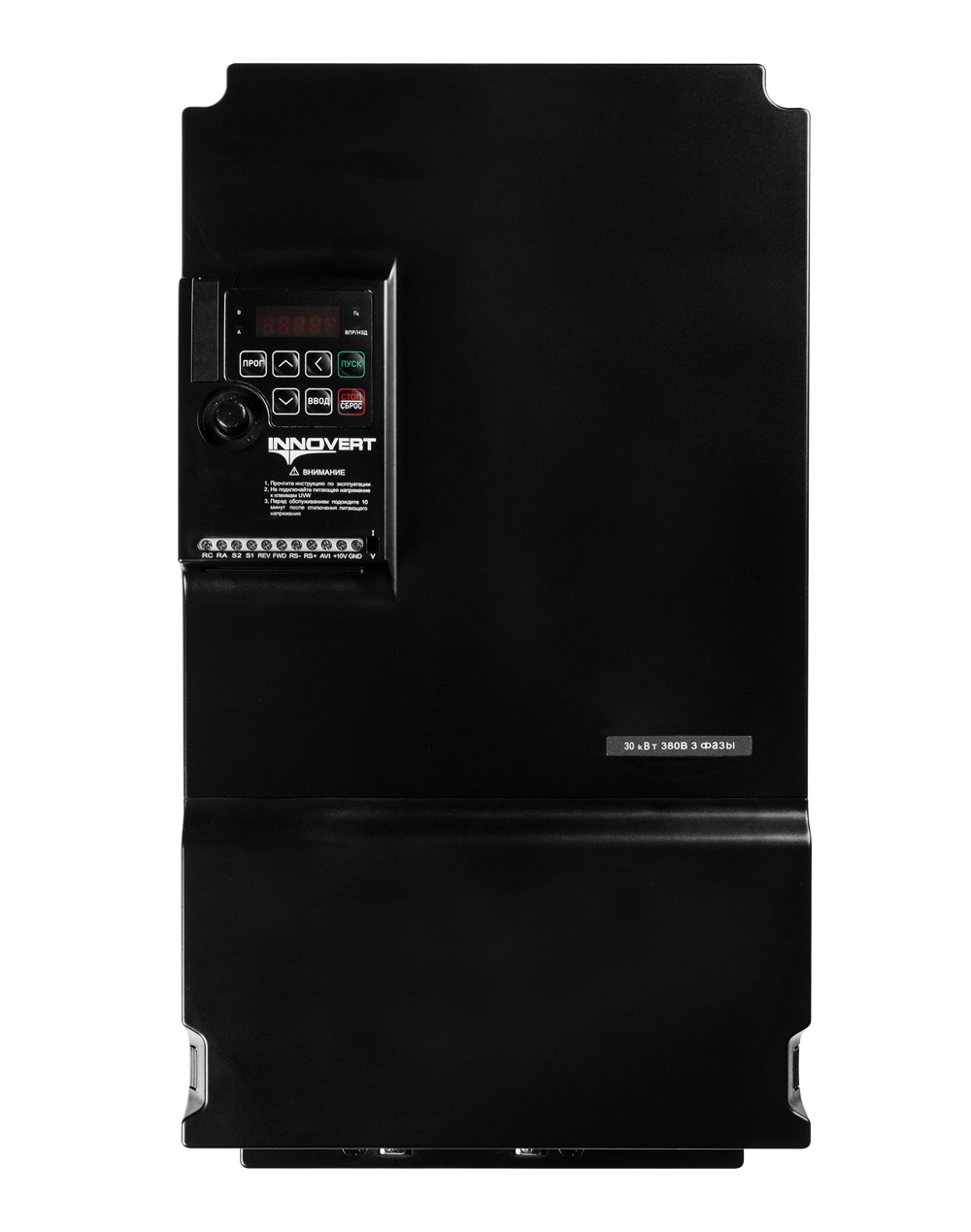

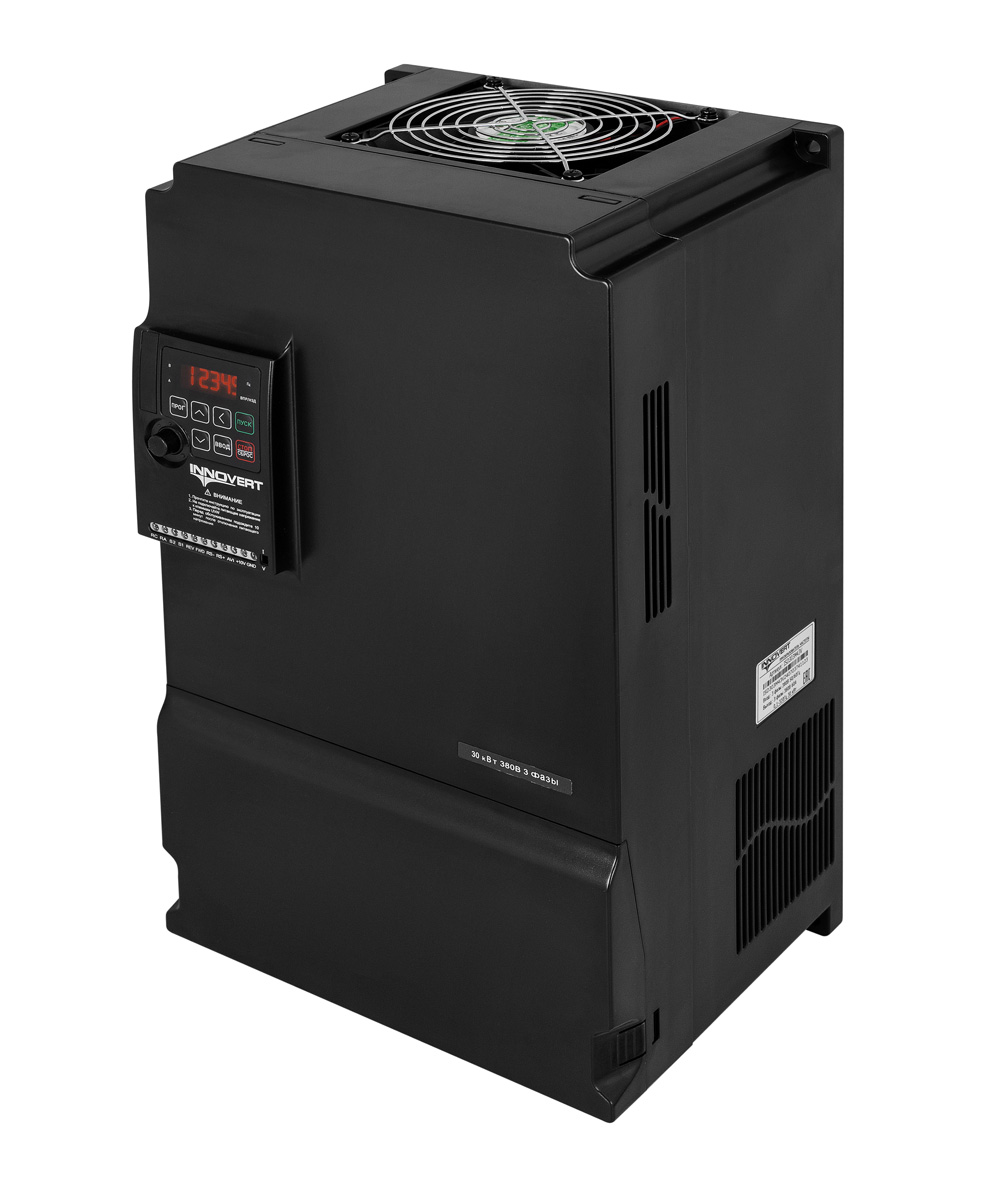

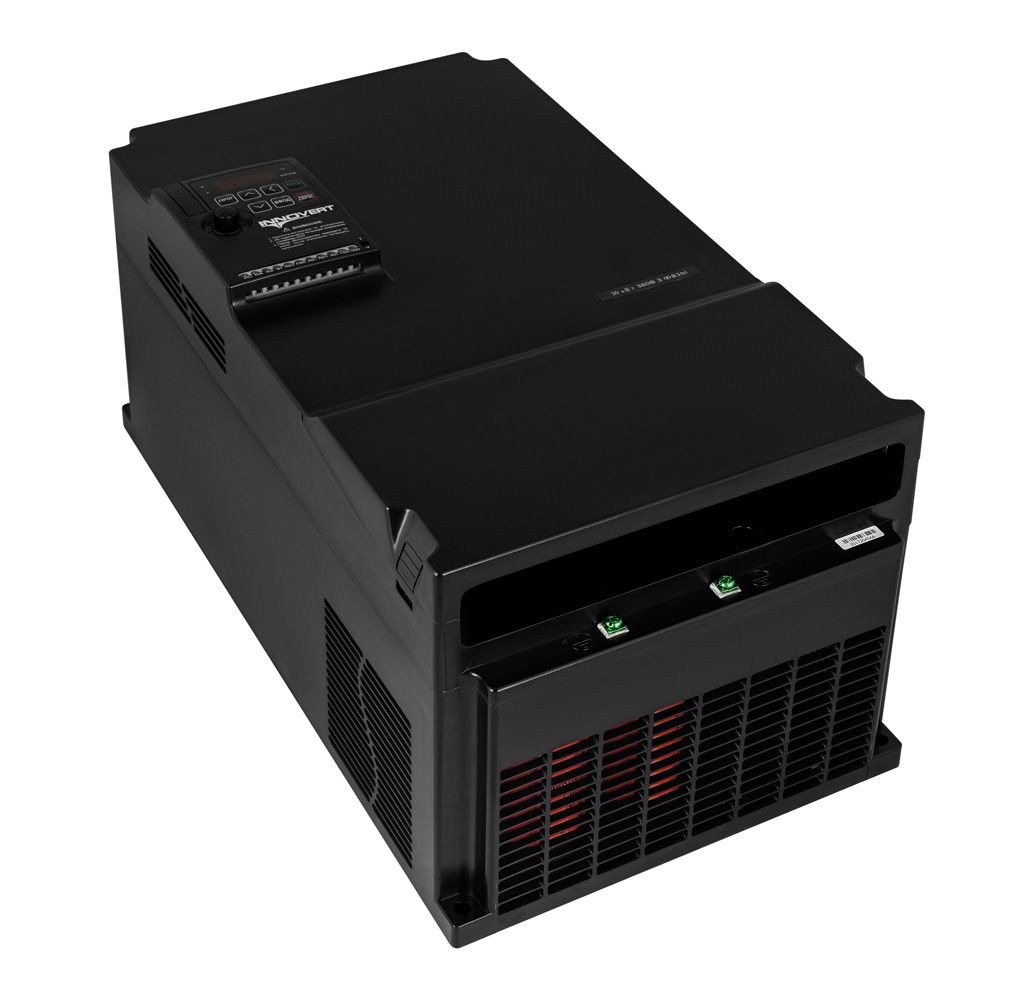

Частотный преобразователь INNOVERT ISD453M43V 45 кВт 380В
- Артикул
- ISD453M43V
- Бренд
- INNOVERT
Характеристики
- Мощность
- 45 кВт
- Выходной ток
- 90 А
- Входное напряжение
- 3 фазы, 380 В
- Выходное напряжение
- 3 фазы, 380 В
- Перегрузочная способность (60с)
- 150%
- Страна производитель
- Китай
INNOVERT ISD453M43V — частотный преобразователь серии ISD mini N для трёхфазного асинхронного двигателя мощностью до 45 кВт. Питание — 3×380 В, номинальный выходной ток — 90 А. Поддерживает векторное управление без датчика обратной связи и улучшенное скалярное управление V/f, встроенный ПИД-регулятор и связь Modbus RTU по RS-485.
Подходит для: конвейеров, насосов, вентиляторов, смесителей и других механизмов, где требуется регулировать скорость двигателя. При подборе сопоставляйте номинальный ток двигателя с выходным током преобразователя 90 А и учитывайте характер нагрузки.
Технические характеристики INNOVERT ISD453M43V
| Артикул и серия | ISD453M43V · INNOVERT ISD mini N |
|---|---|
| Мощность преобразователя | 45 кВт |
| Мощность подключаемого двигателя | 30–45 кВт по таблице моделей |
| Входное питание | 3 фазы, 380 В, 50/60 Гц; допустимый диапазон 330–440 В |
| Номинальный входной ток | 92 А |
| Выходное напряжение | 3 фазы, 0–380 В |
| Номинальный выходной ток | 90 А |
| Перегрузка 60 секунд | 135 А (150% номинального выходного тока) |
| Диапазон выходной частоты | 0–320 Гц; шаг цифрового задания 0,01 Гц |
| Режимы управления | Векторное без обратной связи; улучшенное скалярное V/f |
| Дискретные входы | 6 многофункциональных входов по руководству для моделей от 45 кВт |
| Аналоговый вход | 2 аналоговых входа по руководству для моделей от 45 кВт; режимы сигналов уточняйте по схеме исполнения |
| Релейный выход | RA, RC — нормально разомкнутый контакт, до 3 А при 250 В AC или 30 В DC на резистивной нагрузке |
| Интерфейс связи | RS-485, Modbus RTU, до 115200 бит/с |
| Дополнительные функции | ПИД-регулятор, программируемые ступени скорости, электронный потенциометр MOP |
| Клеммы тормозного резистора | B1, B2; резистор приобретается отдельно |
| Степень защиты | IP20 |
| Условия эксплуатации | −10…+40 °C без обледенения; влажность до 90% без конденсации; высота до 1000 м |
Возможности INNOVERT ISD453M43V
- Векторное управление без датчика обратной связи помогает регулировать скорость при изменении нагрузки.
- Кратковременная перегрузка 150% в течение 60 секунд позволяет учитывать пусковые и рабочие пики в пределах указанного режима.
- Встроенный ПИД-регулятор подходит для автоматического поддержания заданного технологического параметра при подключении соответствующего датчика.
- RS-485 с Modbus RTU позволяет связать привод с системой управления; частоту также можно задавать с панели и через аналоговый вход.
Важные ограничения
- Корпус IP20 не защищает от пыли и влаги. Для пыльного или влажного помещения нужен шкаф с требуемой степенью защиты.
- Эта серия использует векторное управление без обратной связи; подключение энкодера и режим с обратной связью для модели не заявлены.
- Тормозной резистор подключается к B1/B2 и не входит в комплект. Его номинал подбирают отдельно под задачу.
- Мощность 45 кВт не заменяет проверки тока двигателя, характера нагрузки и условий охлаждения.
Габариты и монтаж
ISD453M43V относится к типоразмеру корпуса 6. В руководстве приведены следующие размеры; масса не указана.
| Ширина W | 300 мм |
|---|---|
| Высота H | 440 мм |
| Глубина D | 470 мм |
| Установочные размеры A / B | 240 / 200 мм |
| Диаметр монтажных отверстий | 4 мм |
Подключение и клеммы управления
Питание подключают к L1, L2, L3, двигатель — к U, V, W; защитное заземление обязательно. Силовые и управляющие кабели прокладывают раздельно. Для моделей от 45 кВт руководство указывает 6 дискретных и 2 аналоговых входа. Перед монтажом проверяйте маркировку клемм на конкретном преобразователе.
