Частотный преобразователь INNOVERT ISD552M21E 5,5 кВт 220В
- Артикул
- ISD552M21E
- Бренд
- Innovert
Характеристики
- Мощность
- 5,5 кВт
- Мощность, кВт
- 5.5
- Выходной ток
- 24 А
- Входное напряжение
- 1х220В
- Выходное напряжение
- 3х220В
- Страна производитель
- Китай
Документы
Инструкция ISD mini PLUS (ISD_E) краткая / 1.08 Мб
Частотный преобразователь INNOVERT ISD552M21E, 5,5 кВт, 220 В
INNOVERT ISD552M21E — компактный частотный преобразователь серии ISD mini PLUS для управления трёхфазным асинхронным электродвигателем. Модель питается от однофазной сети 1×220 В и формирует трёхфазное выходное напряжение 3×220 В. Номинальная мощность — 5,5 кВт, номинальный выходной ток — 24 А. Подходит для вентиляторов, насосов, конвейеров и другого общепромышленного оборудования.
Для сравнения характеристик смотрите Все частотные преобразователи серии INNOVERT ISD mini PLUS 220В.
Основные характеристики ISD552M21E
| Артикул | ISD552M21E |
| Мощность двигателя | 5,5 кВт |
| Входное напряжение | 1×220 В, 50/60 Гц |
| Выходное напряжение | 3×220 В |
| Номинальный выходной ток | 24 А |
| Перегрузочная способность | 36 А в течение 60 секунд (150%) |
| Выходная частота | 0,1–999,9 Гц |
| Способ управления | Скалярное управление V/F |
| Степень защиты | IP20 |
| Габариты (Ш×В×Г) | 106×240×153 мм |
| Масса | 2,56 кг |
Возможности преобразователя
- 15 предустановленных скоростей;
- четыре независимых времени разгона и торможения в диапазоне 0–999,9 с;
- встроенный ПИД-регулятор для поддержания технологического параметра;
- интерфейс RS-485 с протоколом Modbus;
- встроенный ПЛК для выполнения простых логических задач;
- управление с панели, внешними дискретными и аналоговыми сигналами;
- электронные защиты преобразователя и двигателя.
Панель и элементы конструкции
- Клеммы для подключения электродвигателя U, V и W.
- Управляющие клеммы.
- Потенциометр для задания скорости вращения.
- Встроенная панель управления.
- Разъём для подключения внешней клавиатуры.
- Силовые клеммы питающего напряжения L1 и L2.
- Клемма защитного заземления.
- Крепёжные отверстия для монтажа преобразователя.
- Крепление на стандартную DIN-рейку 35 мм.
- Переключатель типа аналогового сигнала I/U.
- Паспортная табличка преобразователя.
Габаритные размеры ISD552M21E
| W | 106 мм | H | 240 мм |
| D | 153 мм | A | 230 мм |
| B | 96 мм | Ød | 4,5 мм |
| Масса | 2,56 кг | ||

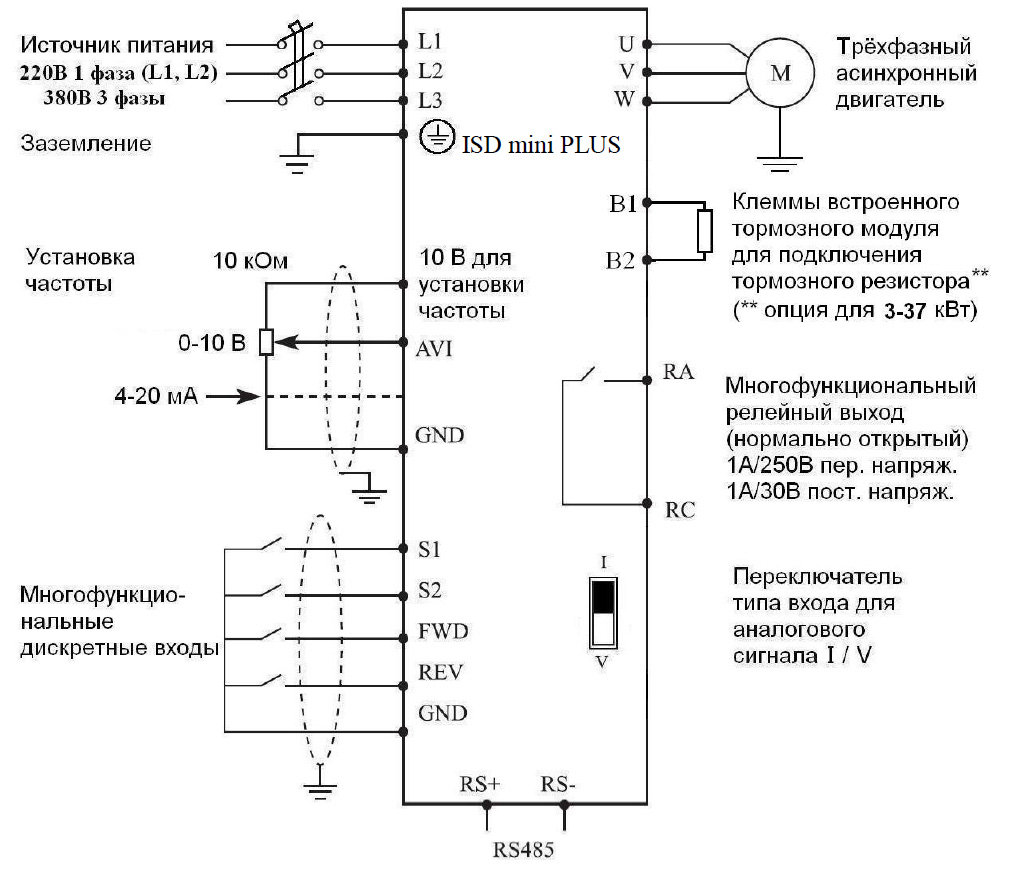

Подключение силовых цепей
Однофазная сеть 1×220 В подключается к клеммам L1, L2. Трёхфазный электродвигатель подключается к выходным клеммам U, V, W. Подключение, настройку параметров и ввод в эксплуатацию должен выполнять квалифицированный специалист при снятом напряжении.

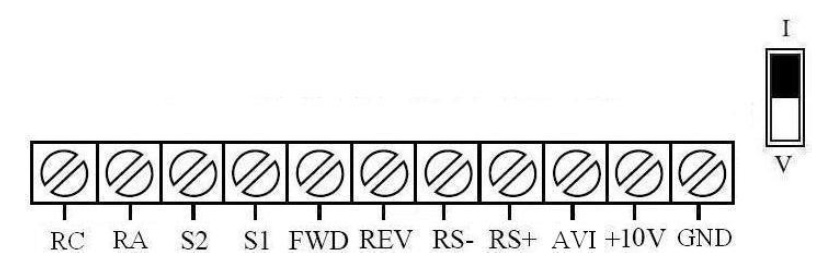

Клеммы управления
| FWD | Команда пуска в прямом направлении. |
| REV | Команда пуска в обратном направлении. |
| S1, S2 | Многофункциональные дискретные входы. |
| +10V | Опорное напряжение для потенциометра. |
| AVI | Аналоговый вход задания частоты. |
| GND | Общий провод аналоговых сигналов. |
| RA, RC | Выход многофункционального реле. |
| RS+, RS− | Интерфейс RS-485 Modbus. |
