Частотный преобразователь для насоса INNOVERT IBD134P43E — 132 кВт, 380 В

Подбираем частотные преобразователи, устройства плавного пуска, редукторы и датчики для промышленного оборудования. Поможем выбрать совместимое решение по мощности, напряжению и условиям эксплуатации.

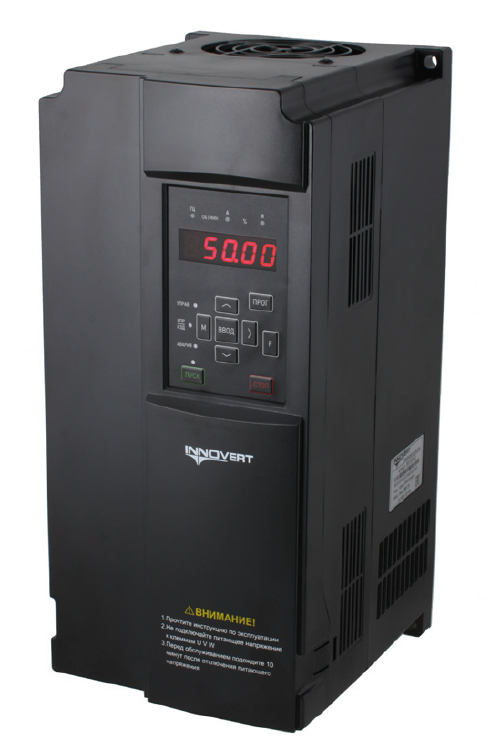

Преобразователь частоты INNOVERT IBD134P43E 132 кВт 380 В
Артикул
IBD134P43E
Бренд
INNOVERT
299 370 ₽
Задать вопрос

Характеристики

Мощность
132 кВт
Выходной ток
253 А
Входное напряжение
3 фазы, 380 В
Выходное напряжение
3 фазы, 380 В
Перегрузочная способность (60с)
303,6 А (120%)
Страна производитель
Китай

INNOVERT IBD134P43E — преобразователь частоты 132 кВт, 380 В для управления трёхфазным асинхронным двигателем насоса мощностью 90–132 кВт. Номинальный выходной ток — 253 А.

Встроенный ПИД-регулятор и аналоговый вход FIC 0–10 В / 0(4)–20 мА позволяют поддерживать заданное давление по сигналу датчика. Преобразователь также поддерживает управление через RS-485 по протоколу Modbus RTU.

Разделы: характеристики · габариты · схема подключения · управляющие клеммы

Основные особенности INNOVERT IBD_E

  • Пятиразрядный светодиодный дисплей
  • Скалярное управление V/F
  • Диапазон мощности серии 380 В: 4–350 кВт
  • 6 многофункциональных дискретных входов
  • 2 аналоговых входа: 0–10 В и 0–10 В / 0(4)–20 мА
  • 2 многофункциональных релейных выхода
  • 2 аналоговых выхода: 0–10 В / 0–20 мА
  • Встроенный ПИД-регулятор и программируемый режим ПЛК
  • Внутренние источники питания 10 В, 20 мА и 24 В, 150 мА
  • Порт RS-485 с протоколом Modbus RTU
  • Степень защиты IP20; при работе в пыльных или влажных помещениях требуется электрошкаф с необходимой степенью защиты

Внешний вид и элементы управления IBD_E

Внешний вид преобразователя частоты INNOVERT IBD_E

1. Колодка силовых клемм питающего напряжения L1, L2, L3
2. Колодка клемм для подключения электродвигателя U, V, W; Клеммы звена постоянного тока +/B1, - ; защитного заземления
3. Встроенная панель управления
4. Управляющие клеммы
5. Дисплей панели управления
6. Управляющие кнопки панели управления
7. Джампер J2 выбора логики входа FIC
8. Джамперы J4 и J8 выбора логики выходов FOC и FOV
9. Джампер J5 выбора логики входов NPN/PNP

Технические характеристики INNOVERT IBD134P43E

АртикулIBD134P43E
СерияINNOVERT IBD_E
Назначениеуправление трёхфазным асинхронным двигателем насоса
Номинальная мощность преобразователя132 кВт
Рекомендуемая мощность двигателя насоса90–132 кВт
Входное питание3 фазы, 330–440 В; номинально 380 В; 50/60 Гц
Выходное напряжение3 фазы, 0–380 В
Номинальный выходной ток253 А
Перегрузочная способность303,6 А (120% номинального тока) в течение 60 с
Выходная частота0,1–600 Гц
Режим управленияскалярное управление V/F
ПИД-регуляторвстроенный
СвязьRS-485, Modbus RTU
Входы6 дискретных; 2 аналоговых: 0–10 В и 0–10 В / 0(4)–20 мА
Выходы2 релейных; 2 аналоговых: 0–10 В / 0–20 мА
Время разгона и торможения0–6500 с; 4 варианта времени
Степень защитыIP20
Рабочая температураот −10 до +40 °C, без обледенения
Влажностьдо 90%, без конденсата
Высота установкидо 1000 м над уровнем моря
Охлаждениепринудительное воздушное

Допустимая длина моторного кабеля: без выходного дросселя — до 30 м для экранированного и до 45 м для неэкранированного кабеля; с выходным дросселем — до 100 и 150 м соответственно.

Габариты INNOVERT IBD134P43E

Габаритные и установочные размеры INNOVERT IBD134P43E

W, ммH, ммH1, ммD, ммA, ммB, ммØd, мм
2755906303102006129

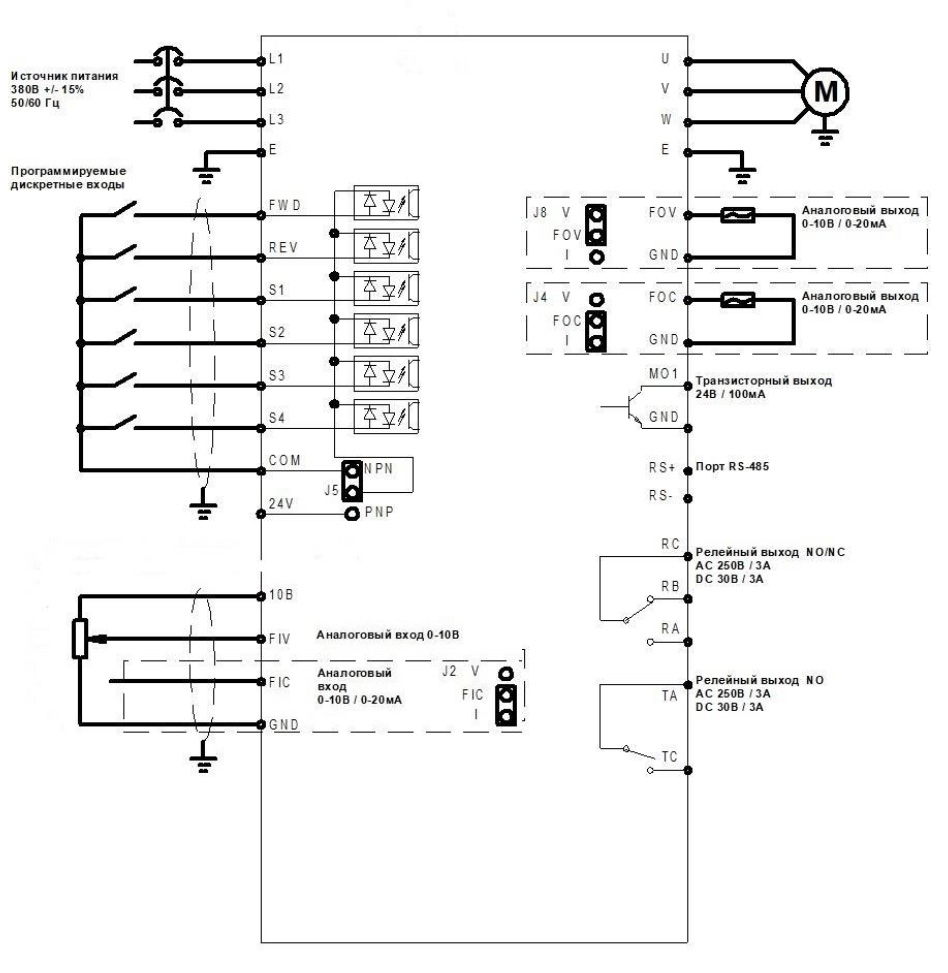

Схема подключения INNOVERT IBD134P43E

Схема подключения преобразователя частоты INNOVERT IBD134P43E

Управляющие клеммы

Управляющие клеммы INNOVERT IBD134P43E
Клемма Описание Примечание
FWD Вперёд/стоп (Многофункциональный вход) Функции многофункциональных входов S1-S4, FWD и REV могут быть заданы с помощью параметров P4.00 – P4.05, активация входа происходит при замыкании на клемму COM (NPN) или 24V (PNP). Выбор NPN/PNP осуществляется с помощью перемычки J5 на плате управления. См. стр. 25
REV Назад/стоп (Многофункциональный вход)
S1 Многофункциональный вход 1
S2 Многофункциональный вход 2
S3 Многофункциональный вход 3
S4 Многофункциональный вход 4
10V Внутренний источник питания для установки частоты Максимальный ток 20 мА
GND Общий вывод Общий для аналоговых входов и выходов, а также для транзисторного выхода
24V Вспомогательный источник напряжения постоянного тока 24 В для питания внешних устройств Максимальный ток 150 мА
COM Общий вывод для дискретных сигналов Для коммутации с клеммами FWD, REV, S1, S2, S3, S4
FIV Аналоговый вход (0–10 В)
FIC Аналоговый вход (0–10 В / 0(4)–20 мА) Внутреннее сопротивление 500 Ом
Выбирается переключателем J2. См. стр. 25
FOV Аналоговый выход (0–10 В / 0–20 мА) Выбирается переключателем J8. См. стр. 25
FOC Аналоговый выход (0–10 В / 0–20 мА) Выбирается переключателем J4. См. стр. 25
MO1 Транзисторный выход (открытый коллектор) Может работать как высокоскоростной импульсный выход
RA, RB, RC Многофункциональный релейный выход (перекидной контакт NO/NC) Переменное напряжение 250 В — макс. 3 А; постоянное напряжение 30 В — макс. 3 А, резистивная нагрузка.
Конфигурирование выхода с помощью параметра P5.02, P5.18
TA, TC Многофункциональный релейный выход (NO) Переменное напряжение 250 В — макс. 3 А; постоянное напряжение 30 В — макс. 3 А, резистивная нагрузка.
Конфигурирование выхода с помощью параметра P5.03
RS+,    RS- Последовательный порт RS-485 Протокол Modbus RTU
