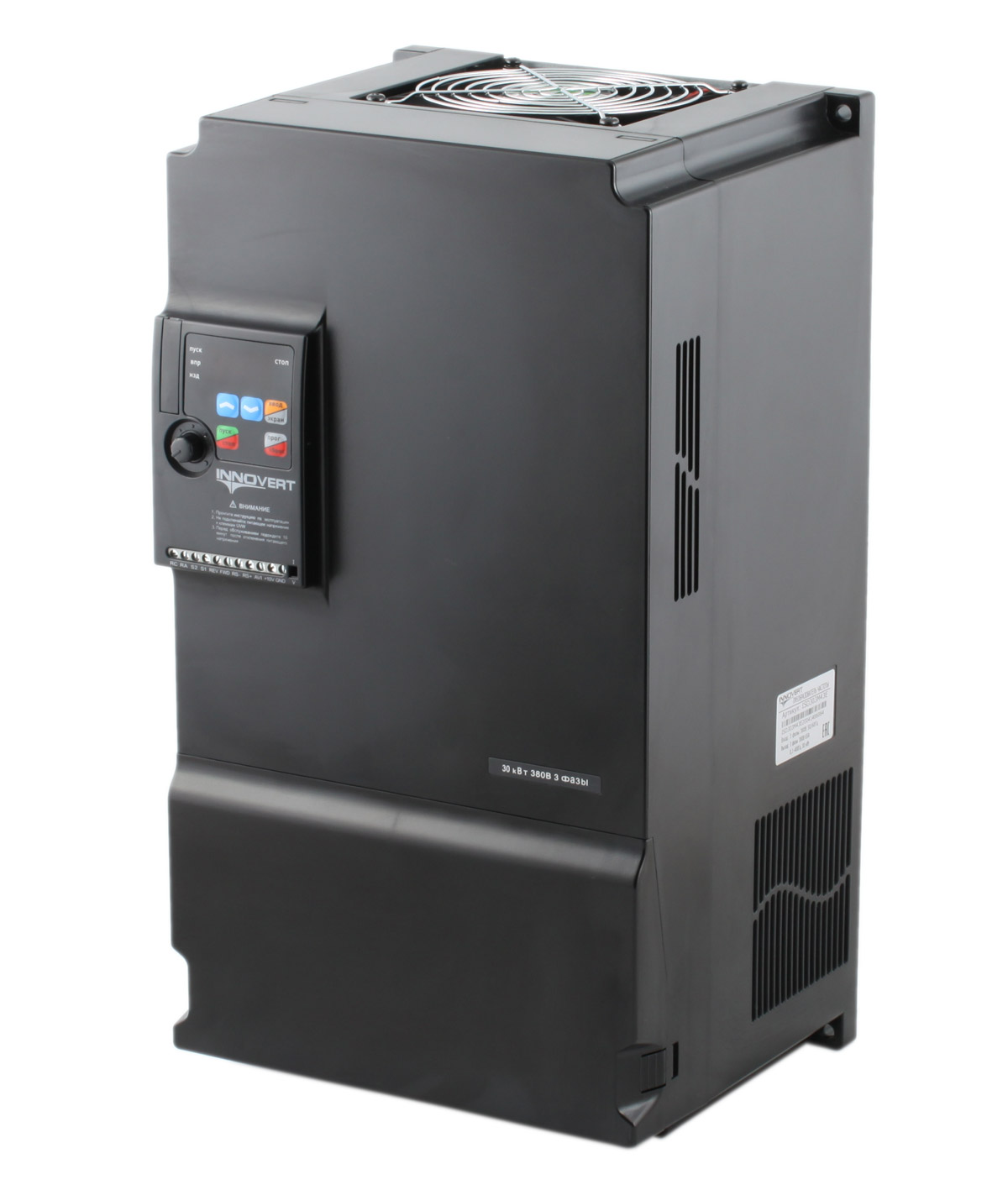

Частотный преобразователь INNOVERT ISD134M43E 132 кВт 380В
- Артикул
- ISD134M43E
- Бренд
- INNOVERT
Характеристики
- Мощность
- 132 кВт
- Выходной ток
- 253 А
- Входное напряжение
- 3 фазы, 380 В
- Выходное напряжение
- 3 фазы, 380 В
- Перегрузочная способность (60с)
- 379 А (150%)
- Страна производитель
- Китай
Документы
INNOVERT ISD134M43E — частотный преобразователь серии ISD mini PLUS мощностью 132 кВт для трёхфазного асинхронного двигателя. Питание — 3 фазы, 380 В, номинальный выходной ток — 253 А. Для регулирования скорости используется скалярное управление V/f. Встроены ПИД-регулятор и порт RS-485 с протоколом Modbus RTU.
Подходит для: насосов, вентиляторов, конвейеров, смесителей и другого оборудования, которому требуется регулирование скорости. При подборе сопоставляйте ток двигателя с номинальным выходным током преобразователя 253 А и учитывайте характер нагрузки.
Технические характеристики INNOVERT ISD134M43E
| Артикул и серия | ISD134M43E · INNOVERT ISD mini PLUS (ISD_E) |
|---|---|
| Выходная мощность | 132 кВт |
| Мощность подключаемого двигателя | 110–132 кВт |
| Входное питание | 3 фазы, 380 В, 50/60 Гц; допустимый диапазон 330–440 В |
| Выходное напряжение | 3 фазы, 380 В |
| Номинальный выходной ток | 253 А |
| Перегрузка 60 секунд | 379 А (150%) |
| Диапазон выходной частоты | 0,1–999,9 Гц |
| Режим управления | Скалярное управление V/f с настройкой кривой напряжение — частота |
| Задание частоты | С панели и встроенного потенциометра, через аналоговый вход или RS-485 |
| Дискретные входы | 6 входов: FWD, REV, S1, S2, S3, S4; назначение задаётся параметрами |
| Аналоговый вход | 2 входа: FIV (0–10 В), FIC (4–20 мА) |
| Релейный выход | 1 выход: RA, RB, RC — переключающий контакт, до 1 А при 250 В AC или 30 В DC на резистивной нагрузке |
| Интерфейс связи | RS-485, Modbus RTU |
| Дополнительные функции | Встроенный ПИД-регулятор, 15 предустановленных скоростей, программное управление, электронный потенциометр MOP |
| Степень защиты | IP20 |
| Условия эксплуатации | −10…+40 °C; относительная влажность до 90% без конденсации; высота установки до 1000 м |
Возможности INNOVERT ISD134M43E
- Скалярное управление V/f позволяет настроить зависимость напряжения от частоты под характер нагрузки.
- Перегрузка до 379 А в течение 60 секунд помогает учитывать кратковременные пусковые и рабочие пики.
- ПИД-регулятор может поддерживать заданный технологический параметр при подключении подходящего датчика.
- 15 предустановленных скоростей, программное управление и четыре набора времени разгона и торможения помогают автоматизировать повторяющиеся режимы.
- RS-485 с Modbus RTU позволяет связать привод с системой управления.
Важные ограничения
- Корпус IP20 требует защиты от пыли и влаги; при необходимости преобразователь устанавливают в шкаф с подходящей степенью защиты.
- Для этой серии предусмотрен скалярный режим V/f. Возможность векторного управления и подключения энкодера для этой модели не заявлена.
- Мощность 132 кВт сама по себе не заменяет проверки номинального тока двигателя, характера нагрузки и условий охлаждения.
- Преобразователь устанавливают вертикально с отводом тепла; монтаж и подключение выполняют при отключённом питании.

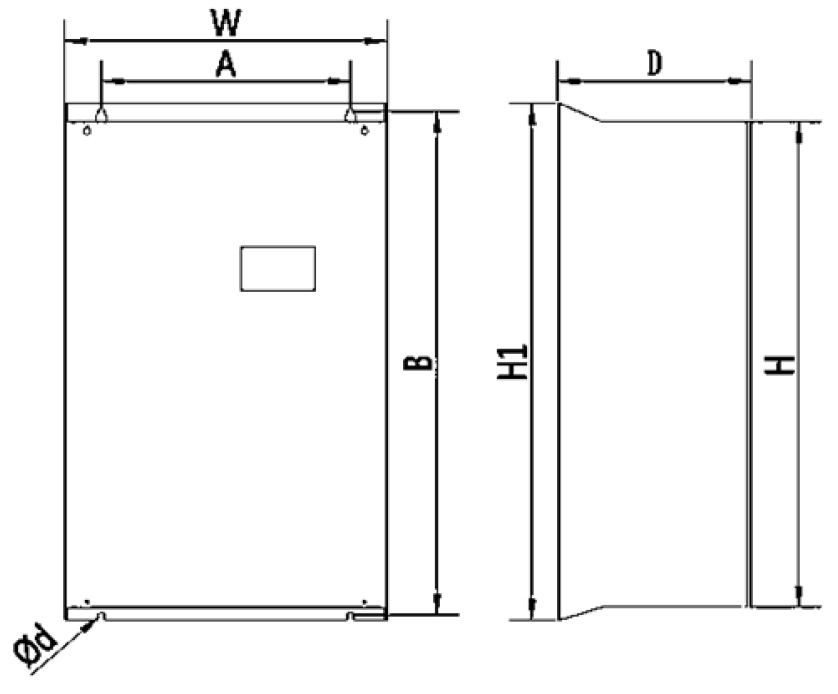

Габариты и монтаж
На схеме W, H, D — ширина, высота и глубина; A и B — установочные размеры.
| Габариты W × H × D | 400 × 675 × 310 мм |
|---|---|
| Полная высота H1 | 715 мм |
| Установочные размеры A / B | 320 / 695 мм |
| Диаметр монтажных отверстий | 11 мм |
| Масса | 51,5–52,5 кг |

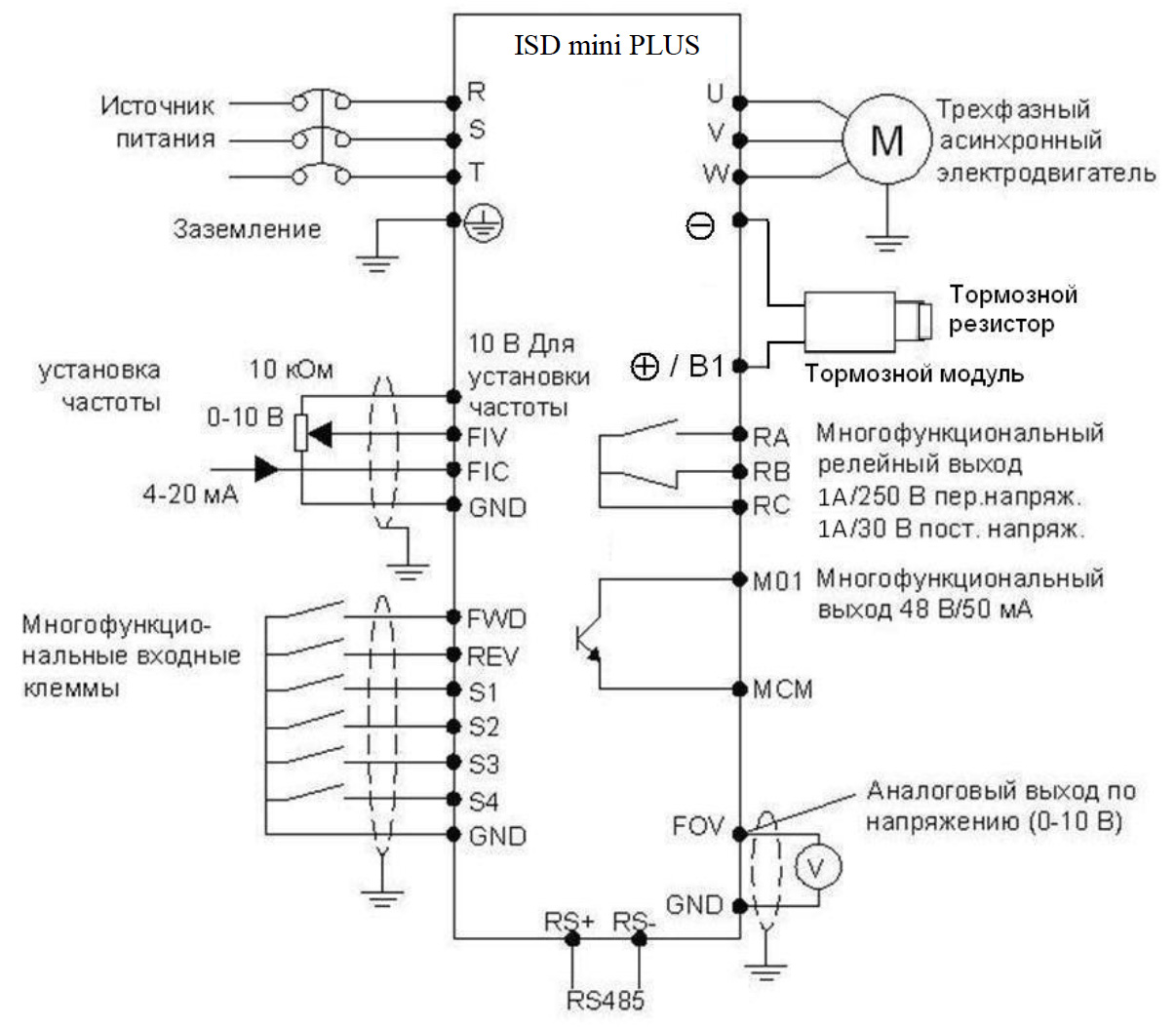

Схема подключения и клеммы управления
Трёхфазную сеть 380 В подключают к R, S, T, двигатель — к U, V, W, защитное заземление — к соответствующей клемме. Силовые и управляющие провода прокладывают раздельно.
Управляющие клеммы ISD134M43E
| FWD | Дискретный вход команды вращения вперёд; активируется замыканием на GND. |
|---|---|
| REV | Дискретный вход команды вращения назад; активируется замыканием на GND. |
| S1 | Программируемый дискретный вход 1. |
| S2 | Программируемый дискретный вход 2. |
| S3 | Программируемый дискретный вход 3. |
| S4 | Программируемый дискретный вход 4. |
| 10V | Источник 10 В для задания частоты. |
| FIV | Аналоговый вход напряжения 0–10 В. |
| FIC | Аналоговый токовый вход 4–20 мА. |
| GND | Общий вывод цепей управления; на схеме предусмотрены два вывода GND. |
| FOV | Аналоговый выход напряжения 0–10 В; максимальный ток нагрузки 2 мА. |
| MCM | Общий вывод транзисторного выхода. |
| M01 | Программируемый транзисторный выход; до 48 В DC и 50 мА. |
| RA | Нормально разомкнутый контакт релейного выхода. |
| RB | Нормально замкнутый контакт релейного выхода. |
| RC | Общий контакт релейного выхода; до 1 А при 250 В AC или 30 В DC на резистивной нагрузке. |
| RS+ | Положительная линия интерфейса RS-485 (Modbus RTU). |
| RS− | Отрицательная линия интерфейса RS-485 (Modbus RTU). |
Для сигнальных цепей используйте экранированный кабель и соблюдайте требования к монтажу и допустимым параметрам клемм.
