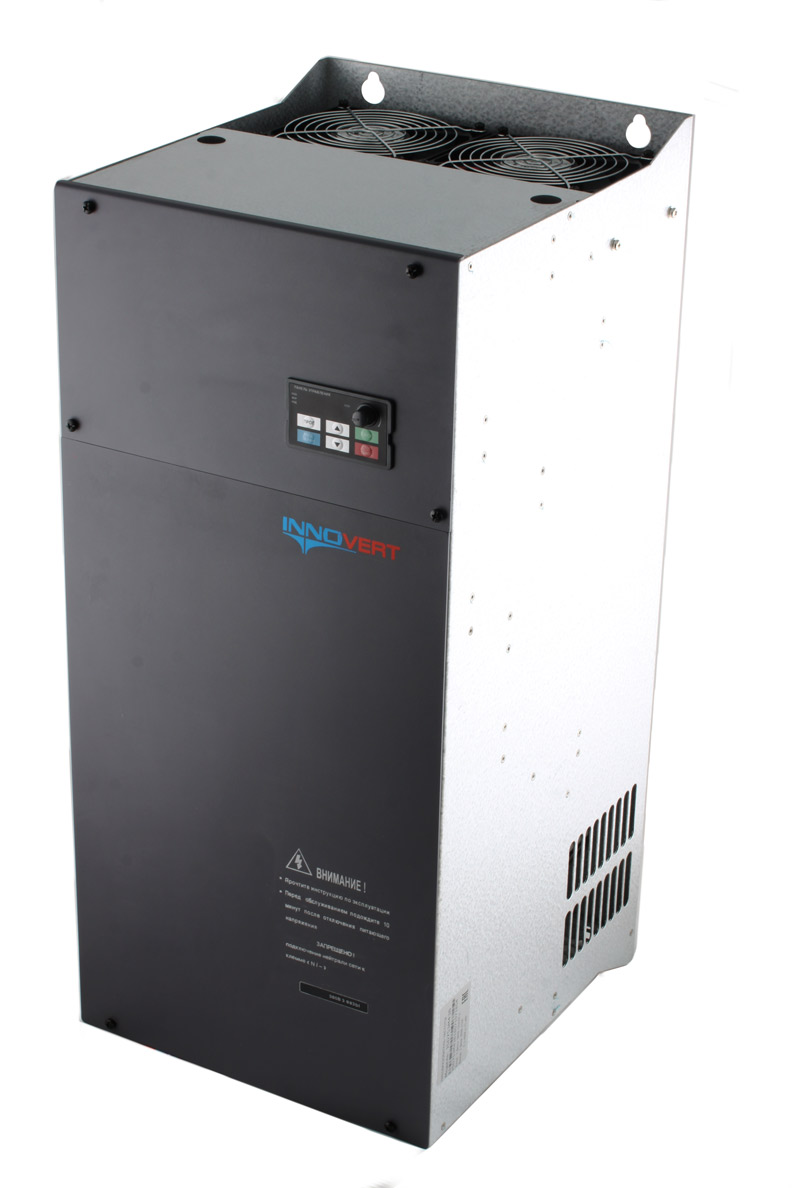

Частотный преобразователь INNOVERT ISD903M43B 90 кВт
- Артикул
- ISD903M43B
- Бренд
- Innovert
Нет в наличии
Сняты с производства
Характеристики
- Мощность
- 90 кВт
- Выходной ток
- 176А
- Входное напряжение
- 3 фазы, 380 В
- Выходное напряжение
- 3 фазы, 380 В
- Перегрузочная способность (60с)
- 264А
- Страна производитель
- Китай
Документы
Инструкция INNOVERT ISD_M / 2.05 Мб
Модель снята с производства
Актуальная модельISD903M43E
Частотный преобразователь INNOVERT ISD903M43B, 90 кВт, 380 В
INNOVERT ISD903M43B — частотный преобразователь снятой с производства серии ISD mini для управления трёхфазным асинхронным электродвигателем. Номинальные входное и выходное напряжения — 3×380 В. В серии предусмотрены V/f-управление, встроенный ПИД-регулятор, связь RS‑485 Modbus и перегрузка 150% в течение 60 секунд.
В качестве актуальной замены рекомендуем частотный преобразователь INNOVERT ISD903M43E 90 кВт, 380 В.
Основные функции преобразователя частоты INNOVERT ISD903M43B
| Дисплей | Четырех разрядный экранный дисплей, светодиодная индикация; отображение настройки заданной частоты, выходной частоты, направления вращения выходного тока, напряжения шины постоянного тока, ошибки, сигнала обратной связи и др. | |
| Характеристики управления | Диапазон выходной частоты | 0,1 Гц~400 Гц |
| Точность установки задания частоты | Цифровая настройка: 0,1 Гц, аналоговая настройка: 0,1% максимальной выходной частоты | |
| Точность индикации выходной частоты | 0,1 Гц | |
| Регулировка момента | Увеличение тока двигателя используется: для увеличения момента в зависимости от условий нагрузки | |
| Многофункциональные входы | Четыре многофункциональных входа, реализация таких функций, как: задание 15 предустановленных скоростей, работа по программе, 4 значения рампы увеличения / уменьшения скорости, функция электронного потенциометра (MOP), аварийный останов и другие функции. | |
| Многофункциональный выход | Один релейный многофункциональный выход, реализация таких функций, как индикация работы, счетчик, таймер, достижение нулевой скорости, работа по программе и авария. | |
| Настройка времени ускорения /замедления | 4 варианта времен ускорения / замедления может быть задано в диапазоне 0~999.9 сек. | |
| Другие функции | ПИД-регулятор | Встроенный ПИД-регулятор |
| RS485 | Протокол связи MODBUS (порт RS485) | |
| Настройка частоты | Аналоговое задание 0~10В, 4~20мA, настройка с помощью потенциометра панели управления, с помощью цифровой связи RS485 и настройка с помощью электронного потенциометра МОР (UP/DOWN) | |
| PLC режим | Управление скоростью вращения по управляющей программе, записанной в памяти преобразователя | |
| Функции защиты | Защита от перегрузок | 150% в течение 1 мин. |
| Защита от перенапряжений |
Для защиты от импульсных перенапряжений сети устанавливается сетевой дроссель (опция). Уровень срабатывания защиты от перенапряжения в звене постоянного тока может быть скорректирован пользователем |
|
| Защита от пониженного напряжения | Уровень срабатывания защиты может быть скорректирован пользователем | |
| Другие типы защиты | Блокировка параметров от несанкционированной настройки | |
| Окружающая среда | Окружающая температура | -10°C… + 40°C (без обледенения) |
| Влажность воздуха | Макс. 90% (без конденсата) | |
| Абсолютная высота | Ниже 1000 м | |
| Вибрация | <20 Гц: Макс. 1.0 g ; 20 – 50 Гц: Макс. 0.6 g | |
| Конструкция | Охлаждение | Принудительное воздушное охлаждение |
| Класс защиты | IP 20 | |
| Установка | Место монтажа | Корпус преобразователя не обеспечивает его защиту от пыли и влаги. При эксплуатации преобразователя в пыльных и влажных помещениях пользователь должен поместить преобразователь в электрошкаф с требуемой степенью защиты |
Габариты INNOVERT ISD903M43B
| W | H | D | A | B | Ød |
| 278 | 630 | 314 | 612 | 200 | 9 |
Схема подключений ISD903M43B

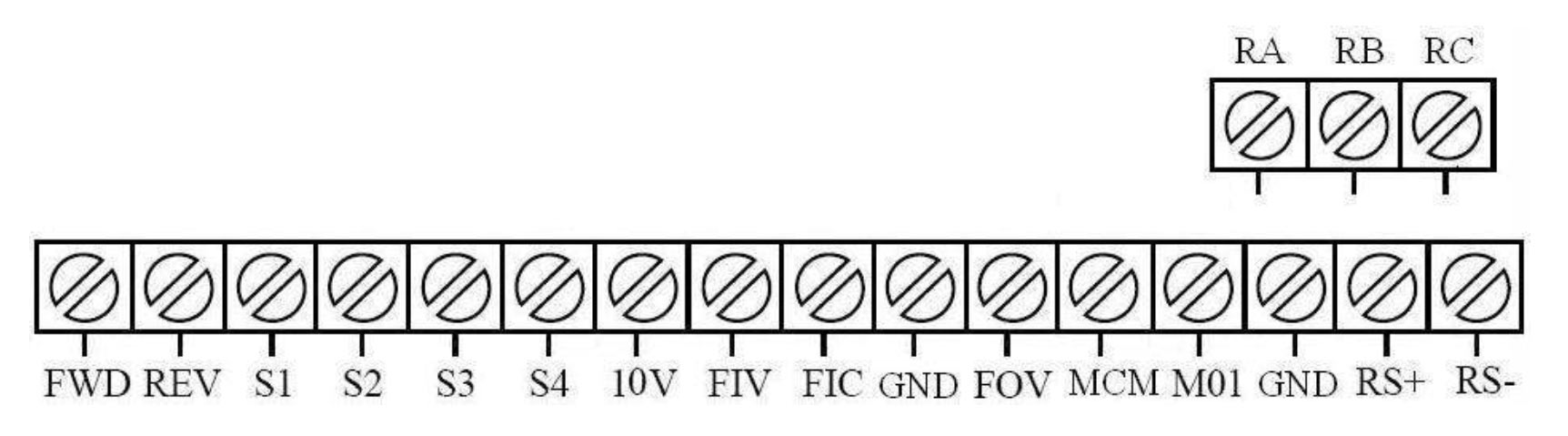

Описание управляющих клемм
| Клемма | Описание | Примечание |
| FWD | Вперед-стоп (Многофункциональный вход) | Функции многофункциональных входов S1-S4, FWD и REV могут быть заданы с помощью параметров Pd15 - Pd20, активация входа происходит при замыкании на клемму GND |
| REV | Назад-стоп (Многофункциональный вход) | |
| S1 | Многофункциональный вход 1 | |
| S2 | Многофункциональный вход 2 | |
| S3 | Многофункциональный вход 3 | |
| S4 | Многофункциональный вход 4 | |
| 10V |
Внутренний источник питания для установки частоты |
|
| AVI | Аналоговый вход (0-10В / 4-20мА) | Выбирается переключателем V/I. В положении «I» необходимо настроить параметры Pd00=1, Pd01=5 |
| FIV | Аналоговый вход по напряжению | 0~10В (используйте внешний потенциометр с сопротивлением 10 кОм) Внутреннее сопротивление 20 кОм Разрешение 10 бит |
| FIC | Аналоговый токовый вход |
4~20 мА Внутреннее сопротивление 250 Ом Разрешение 10 бит |
| GND | Общий вывод | Общий для FIV,FIC,10V,FOV, FWD, REV, S1-S4 |
| FOV | Аналоговый выход по напряжению |
0~10 В, max. ток нагрузки 2 мА Разрешение 8 бит |
| M01 | Многофункциональный оптронный дискретный транзисторный выход (открытый коллектор) |
Максимальное постоянное напряжение /ток 48В/50мА. Конфигурирование выхода с помощью параметра Pd23 При подключении обмотки реле параллельно подключать к ней диод обратного тока. |
| MCM |
Общий вывод для многофункционального оп- тронного дискретного транзисторного выхода (открытый эмиттер) |
|
| RA | Многофункциональный релейный выход (нормально разомкнутый контакт) |
Переменное напряжение 250В/max.1A, постоянное напряжение 30В/max.1A, резистивная нагрузка. Конфигурирование выхода с помощью параметра Pd25 |
| RB | Многофункциональный релейный выход (нормально замкнутый контакт) | |
| RC | Многофункциональный выходной переключающий контакт, общий для YA, YB | |
| RS+, RS- | Последовательный порт RS485 | Протокол Modbus |
