Артикул
ITD222U21B2_0302
Бренд
INNOVERT
25 190 ₽
Отгрузка со склада в г. Санкт-Петербург: 1-3 дня Гарантия: 3 года
Задать вопрос

Характеристики

Мощность
2,2 кВт
Выходной ток
10 А
Входное напряжение
1 фаза, 220 В
Выходное напряжение
3 фазы, 220 В
Перегрузочная способность (60с)
15 А (150%)
Страна производитель
Китай

Документы

Инструкция INNOVERT ITD полная / 5.49 Мб
Инструкция INNOVERT ITD краткая / 1.29 Мб
Подбор тормозных резисторов / 0.24 Мб

INNOVERT ITD222U21B2_0302 — преобразователь частоты мощностью 2,2 кВт для управления трехфазным асинхронным электродвигателем от однофазной сети 220 В. Номинальный выходной ток — 10 А. Преобразователь обеспечивает плавный пуск и останов двигателя, регулирование скорости и момента, а также защиту электропривода.

Модель поддерживает бессенсорное векторное управление и скалярное управление V/F. Встроенный интерфейс RS-485 с Modbus RTU позволяет подключить частотный преобразователь к системе автоматизации.

Другие мощности представлены в разделе однофазных преобразователей INNOVERT ITD 220 В.

Для питания от трехфазной сети смотрите преобразователи INNOVERT ITD 380 В.

Технические характеристики INNOVERT ITD222U21B2

Артикул ITD222U21B2_0302
Мощность двигателя 2,2 кВт
Входное питание 1 фаза, 176–264 В, 50/60 Гц
Выход 3 фазы, 220 В
Номинальный выходной ток 10 А
Входной ток 15,5 А
Перегрузочная способность 15 А (150%) в течение 60 с; 18 А (180%) в течение 20 с
Диапазон выходной частоты до 3200 Гц (при изменении параметров)
Режимы управления бессенсорное векторное управление; скалярное V/F
Диапазон регулирования скорости 1:100 в векторном режиме; 1:50 в режиме V/F
Пусковой моментБессенсорное векторное управление — 150% при 0,5 Гц; V/F — 150% при 1,5 Гц
Точность управления моментомБессенсорное векторное управление — ±10%
Время реакции моментаБессенсорное векторное управление — менее 20 мс
Связь RS-485, Modbus RTU
Входы и выходы5 дискретных и 2 аналоговых входа; 1 транзисторный, 1 релейный и 1 аналоговый выход.
Дополнительные функции ПИД-регулятор, простой ПЛК, компенсация скольжения, автоподхват, S-образный разгон и торможение
Тормозной модуль встроенный
Степень защиты IP20
Температура эксплуатации −10…+40 °C без снижения номинальной нагрузки; до +50 °C при снижении выходного тока на 1% на каждый градус свыше +40 °C
Относительная влажность 5–95% без образования конденсата
Высота установки До 2000 м; выше 1000 м выходной ток снижается на 1% на каждые 100 м
Температура хранения −40…+70 °C
КПД не менее 93%

Входы и выходы

  • 5 дискретных входов: X1–X5, многофункциональные, включая команды «Вперед» и «Назад».
  • 2 аналоговых входа: AI1 — 0–10 В; AI2 — 0–10 В или 0/4–20 мА.
  • 1 транзисторный выход: Y1, открытый коллектор.
  • 1 релейный выход: переключающий контакт TA/TB/TC, до 250 В AC/1 А или 30 В DC/1 А.
  • 1 аналоговый выход: AO1, 0–10 В или 0/4–20 мА.
  • 1 порт связи: RS-485 с протоколом Modbus RTU.

Основные функции

  • автонастройка параметров двигателя и компенсация скольжения;
  • ПИД-регулятор, простой ПЛК и многоступенчатые скорости;
  • запуск с хода, S-образные разгон и торможение;
  • ограничение тока и момента, управление скоростью и моментом;
  • защита от перегрузки, перегрева, перенапряжения, пониженного напряжения, короткого замыкания и обрыва выходной фазы.

Применение

Преобразователь подходит для конвейеров, вентиляторов, насосов, смесителей, станков, упаковочного оборудования и других механизмов с трехфазным асинхронным двигателем 2,2 кВт, когда питание доступно от однофазной сети 220 В.

Тормозной резистор

Тормозной модуль встроен, внешний резистор приобретается отдельно. Рекомендуется 1 резистор 500 Вт, 100 Ом или ZC-BR-500W-100 — 500 Вт, 100 Ом. Расчетный тормозной момент — 135%.

Тормозной резистор нужен при быстром замедлении и останове механизмов с повышенной инерцией. Его мощность и сопротивление следует уточнять по фактической инерции нагрузки, требуемому времени торможения и частоте тормозных циклов.

Габариты и монтаж

Габаритные размеры INNOVERT ITD222U21B2

МодельITD222U21B2
Габариты W × H × D120 × 200 × 140 мм
Установочные размеры A / B / H198 / 202 / 215 мм
Диаметр монтажного отверстия d5 мм

Расчетное тепловыделение при номинальной нагрузке — 154 Вт. Предусмотрите свободное пространство для охлаждения согласно инструкции.

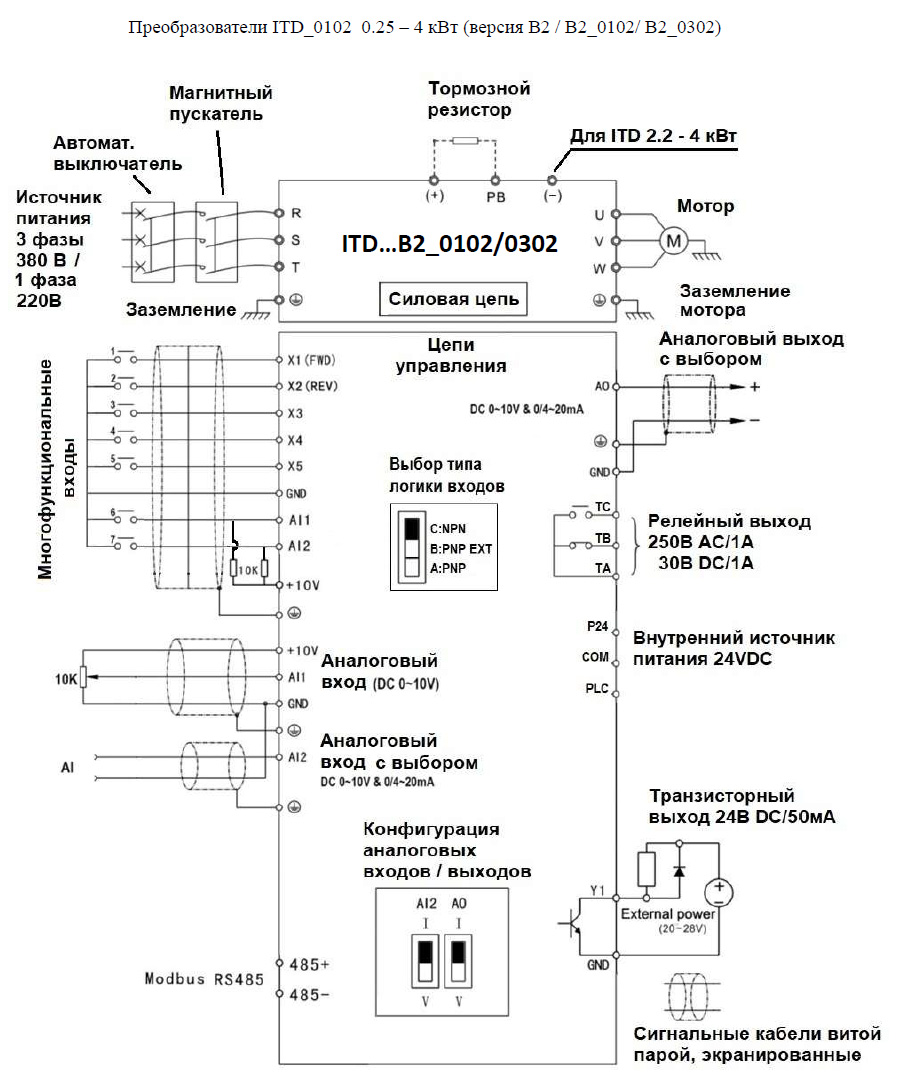

Схема подключения INNOVERT ITD222U21B2


Видеообзор серии INNOVERT ITD 1 фаза, 220 В
